笔记｜图论

alt text

基本概念

无向图、有向图

设 \(V,E\) 是有限集合，\(V \neq \varnothing\)，

如果 \(\psi: E \rightarrow \{\{v_1, v_2\}|v_1,v_2 \in V\}\)，则称 \(G = \langle V,E,\psi \rangle\) 为 无向图

如果 \(\psi: E \rightarrow V \times V\)，则称 \(G = \langle V,E,\psi \rangle\) 为 有向图

\(\psi(e) = \{v_1,v_2\}\)

注意:

  • \(E\) 可以为空
  • 一个 \(E\) 中元素可以对应两个相同的 \(V\) 中元素 \(\Rightarrow\) 自圈
  • 多个 \(E\) 中的元素可映射到 \(V\) 中相同元素 \(\Rightarrow\) 平行边

\(V\) 中的元素称为图 \(G\) 的 结点，\(E\) 的元素称为图 \(G\) 的 边，图 \(G\) 的结点数目称为它的 阶

关联、邻接——结点和边的关系

设无向图 \(G = \langle V,E,\psi \rangle\)，\(e,e_1,e_2\in E\) 且 \(v_1,v_2 \in V\):

如果 \(\psi(e) = \{v_1, v_2\}\)，则称 \(e\) 与 \(v_1\) (或 \(v_2\)) 互相 关联，\(v_1,v_2\) 邻接

如果两条不同的边 \(e_1\) 和 \(e_2\) 与同一个结点关联，则称 \(e_1\) 和 \(e_2\) 邻接

有向图类似

自圈、平行边、简单图

设图 \(G = \langle V,E,\psi \rangle\)，\(e_1,e_2\) 是 \(G\) 的两条不同边:

如果与 \(e_1\) 关联的两个结点相同，则称 \(e_1\) 为 自圈

如果 \(\psi(e_1) = \psi(e_2)\)，则称 \(e_1\) 与 \(e_2\) 平行

如果图 \(G\) 既没有自圈，也没有平行边，则称 \(G\) 为 简单图

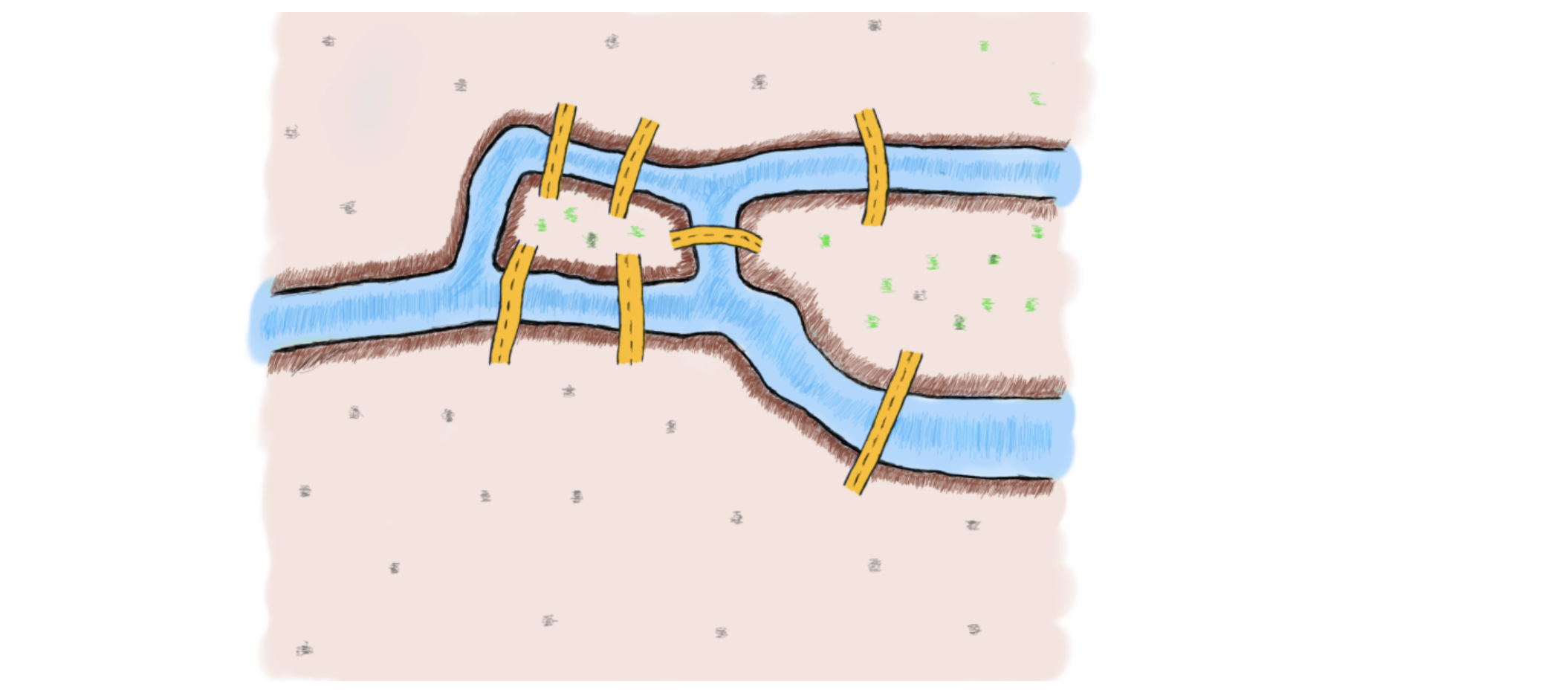

架两座桥是没有意义的，不会影响图的连通性

度

设 \(v\) 是图 \(G\) 的结点:

如果 \(G\) 是无向图，\(G\) 中与 \(v\) 关联的边和与 \(v\) 关联的自圈的数目之和称为 \(v\) 的 度，记为 \(\mathrm{d_G}(v)\)

自圈算 \(2\) 个度

如果 \(G\) 是有向图，\(G\) 中以 \(v\) 为起点的边的数目称为 \(v\) 的 出度，记为 \(\mathrm{d_G}^{+}(v)\)，以 \(v\) 为终点的边的数目称为 \(v\) 的 入度，记为 \(\mathrm{d_G}^{-}(v)\)

度 \(\mathrm{d_G}(v) = \mathrm{d_G}^{+}(v) + \mathrm{d_G}^{-}(v)\)

规律: 每增加一条边，所有结点度数之和 \(+2\)

定理 设无向图 \(G = \langle V,E,\psi \rangle\) 有 \(m\) 条边，则 \(\sum\limits_{v \in V} \mathrm{d_G}(v) = 2m\)

定理 设有向图 \(G = \langle V,E,\psi \rangle\) 有 \(m\) 条边，则 \(\sum\limits_{v \in V} \mathrm{d_G}^{+}(v) =\sum\limits_{v \in V} \mathrm{d_G}^{-}(v)= m,\sum\limits_{v \in V} \mathrm{d_G}(v)=2m\)

奇结点、偶结点

度为奇数的结点称为 奇结点；度为偶数的结点称为 偶结点。

定理 任何图中都有偶数个奇结点

反证法，奇数个的话总度数会为奇数

孤立点、端点

度为 \(0\) 的结点称为 孤立点；度为 \(1\) 的结点称为 端点。

零图、平凡图、d度正则图、完全图

定义一些特殊图:

  1. 结点都是孤立点的图称为 零图 (都是孤岛)
  2. 一阶零图称为 平凡图 (图只有一个孤立点)
  3. 所有结点的度均为自然数 \(d\) 的无向图称为 d度正则图
  4. 如果 \(n\) 阶简单无向图 \(G\) 是 n-1 度正则图， 则称 \(G\) 为 完全无向图，记为 \(K_n\)
  5. 每个结点的出度和入度均为 \(n-1\) 的 n 阶简单有向图称为 完全有向图

思考题

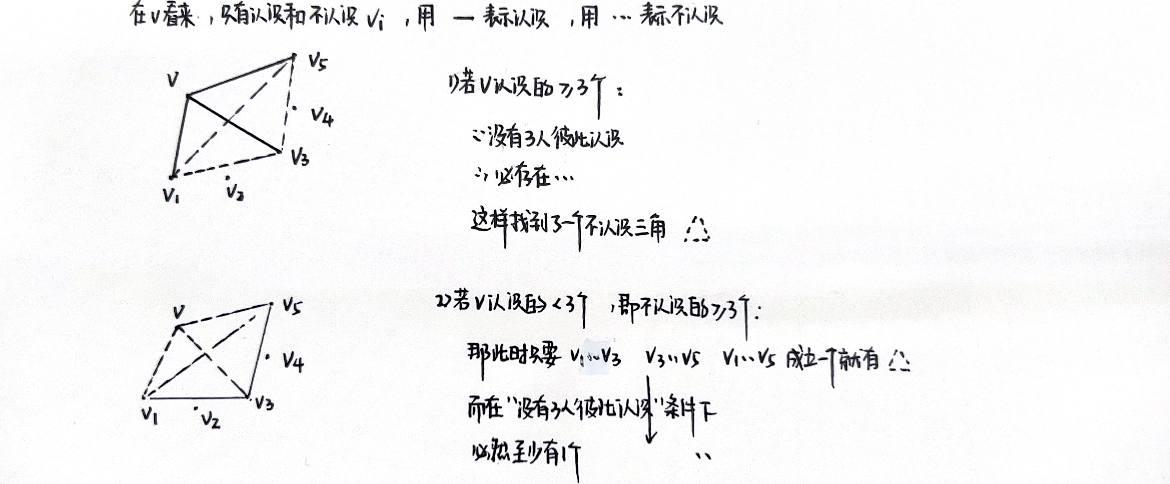

证明: 在任意六个人中，若没有三个人彼此都认识，则必有三个人彼此都不认识

alt text

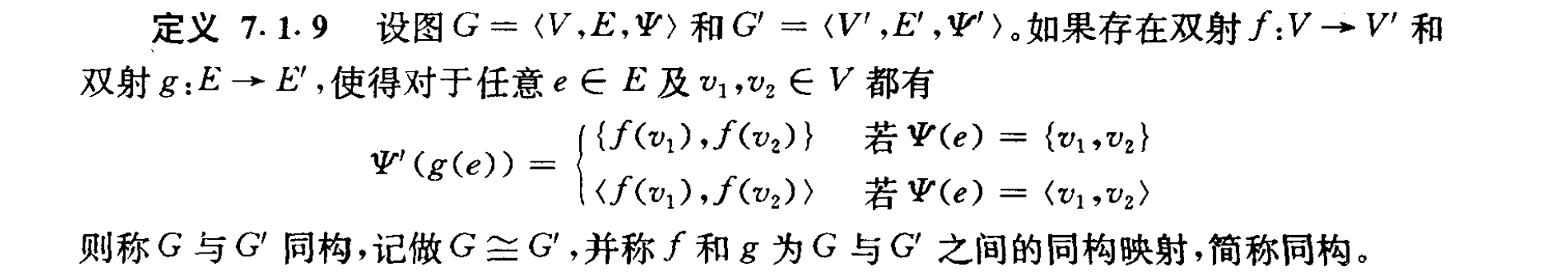

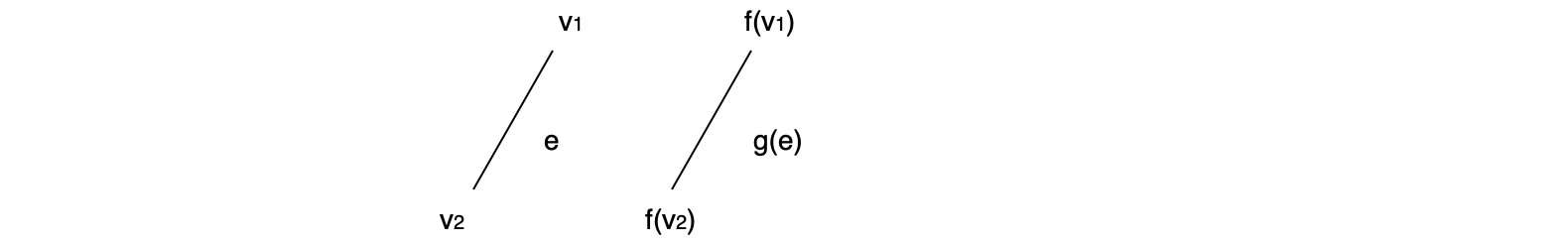

同构

alt text

同构图的对应结点之度相等

alt text

子图和图的运算

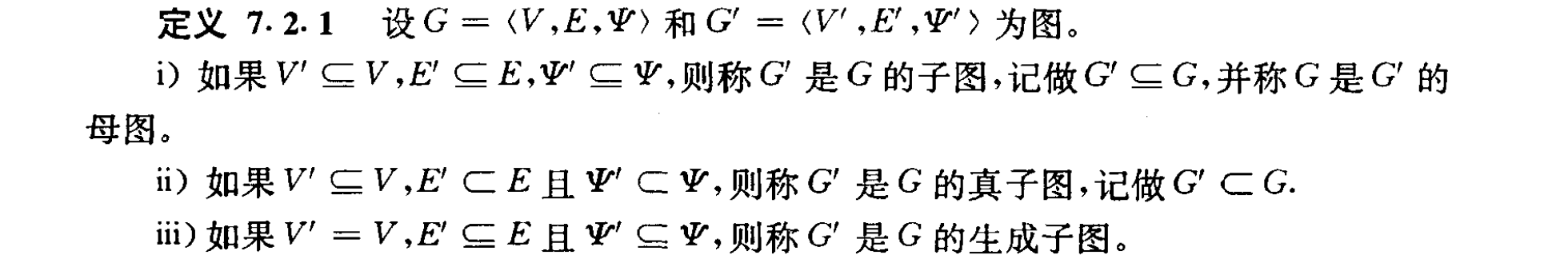

子图、真子图、生成子图

alt text

生成子图有相同的结点

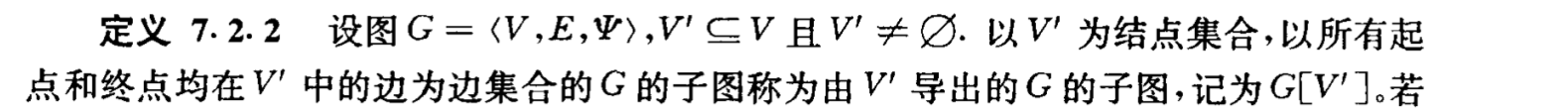

由结点集导出的子图

alt text alt text

把点减掉后边就自然没有依附，也被减掉了

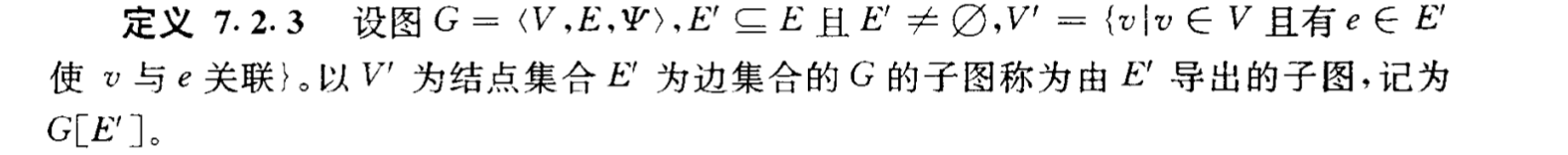

由边集导出的子图

alt text

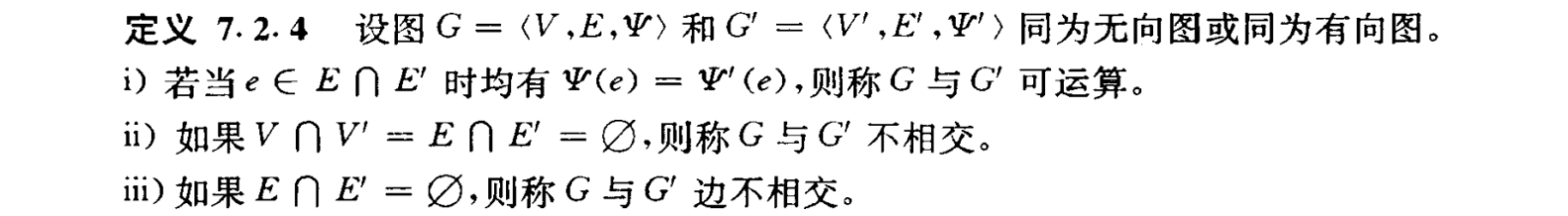

可运算、不相交

alt text

同名的边必须关联相同的点，这样才能合并

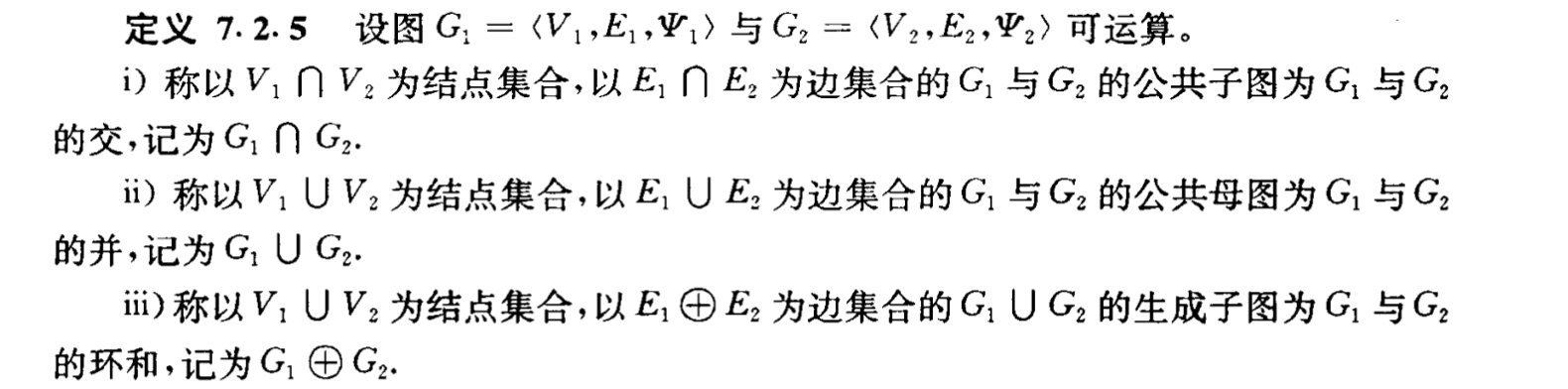

交、并、环和

alt text

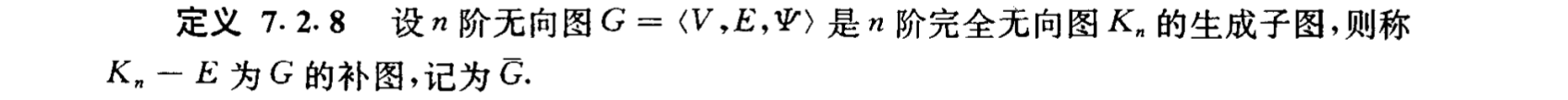

补图

alt text

结点是一致的

路径、回路和连通性

定义与性质

名词:

  • 路径: 结点和边的序列
  • 简单路径 (边不同)
  • 基本路径 (点不同)
  • 路径的另一个分类维度
  • 开路径
  • 闭路径: \(v_0 = v_n\)
  • 可达/不可达: \(v_1\) 可达/不可达 \(v_2\)
  • 测地线: 从 \(v_1\) 到 \(v_2\) 长度最短的路径
  • 距离: 测地线的长度，记为 \(d(v_1, v_2)\)
  • 直径: 最大的 \(d\)

加权图有关:

  • 最短路径: 加权长度最小的路径
  • 加权距离: 最短路径的加权长度

无向图:

  • 连通: 任意两个结点都可到达 (即没有孤立点)

有向图:

  • 基础图: 对应的无向图
  • 强连通: 任意两个结点都互相可达
  • 单向连通的: 任意两结点，必有一个可达另一个
  • 弱连通的: 基础图是连通的

子图:

  • 极大子图: 具有性质 \(P\) 的子图……
  • 分支
  • 无向图的极大连通子图称为 \(G\) 的分支
  • 有向图的极大强连通子图称为 \(G\) 的强分支
  • etc

回路:

  • 回路: 连通 \(2\) 度正则图
  • 半回路: 基础图是回路的有向图
  • 有向回路: 每个结点的出度和入度均为 \(1\) 的弱连通有向图 (比半回路要求高，多了出度和入度均为 \(1\)) (那就是🔁?)
  • 非循环图: 没有回路的无向图和没有半回路的有向图 (子图)

定理 设图 \(G = \langle V, E, \Psi \rangle, v, v' \in V\)。如果存在从 \(v\) 至 \(v'\) 的路径，则存在从 \(v\) 至 \(v'\) 的基本路径。

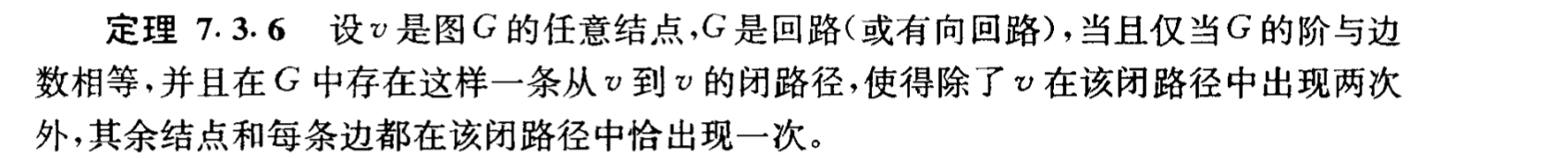

定理

alt text

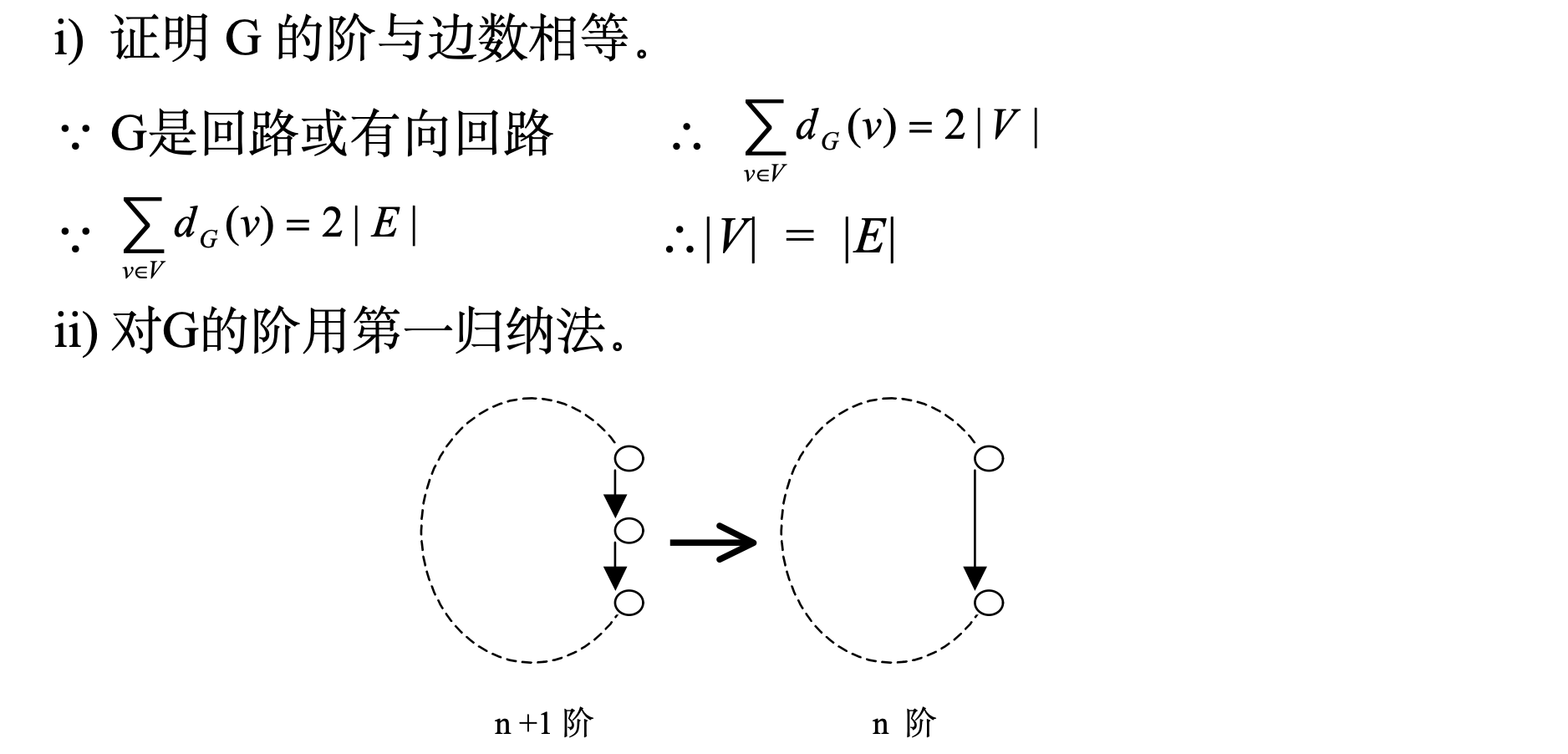

只证 (\(\Rightarrow\)):

alt text

\(n+1\) 阶是回路，则去掉一个点，再连上边上的两点，形成了 \(n\) 阶的回路

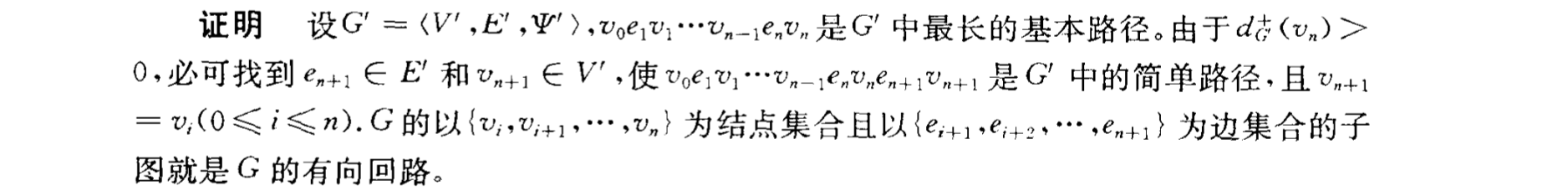

定理 如果有向图 \(G\) 有子图 \(G'\) 满足: 对于 \(G'\) 中的任意结点 \(v\)，\(\mathrm{d}_{G'}^{+}(v)>0\)，则 \(G\) 有有向回路

证:

alt text

即必然有先前的点指向端点

定理 图 \(G\) 不是非循环图当且仅当 \(G\) 有子图 \(G’\)，使得对 \(G’\) 的任意结点皆有 \(\mathrm{d}_G'(v)> 1\)

\(W\) 过程

判断有向图是否有有向回路:

若 \(\mathrm{d}_G^{+}(v) = 0\)，则从 \(G\) 中去掉和 \(v\) 关联的边，不断重复，如果最终得到平凡图 (一个点)，则 \(G\) 没有有向回路，反之则有

思考题

T1. 证明: 非连通的简单无向图的补图必连通

T2. 设 \(G\) 是 \(n\) 阶简单无向图，对 \(G\) 的任意结点 \(v\)，皆有 \(\mathrm{d}_G(v) \geqslant \frac{n-1}{2}\)，则 \(G\) 是连通的

T3. 有 \(k\) 个弱分支的 \(n\) 阶简单有向图至多有 \((n-k)(n-k+1)\) 条边

欧拉图

相关定义

每个结点都是偶结点的无向图称为 欧拉图

每个结点的出度和入度都相等的有向图称为 欧拉有向图

图 \(G\) 中包含其所有边的简单开路径称为 \(G\) 的 欧拉路径 (一笔划)

图 \(G\) 中包含其所有边的简单闭路径称为 \(G\) 的 欧拉闭路 (一笔划回原点)

欧拉定理及推广

定理1 设 \(G\) 是连通无向图，\(G\) 是欧拉图当且仅当 \(G\) 有欧拉闭路

证明: \(G\) 是连通欧拉图 \(\Rightarrow\) 任意结点的度 \(\geqslant 2 \Rightarrow\) 找长度为 \(m\) 的回路 \(\Rightarrow\) 还剩分支 \(G_1, G_2, \cdots\)，都有欧拉闭路

定理2 设 \(G = \langle V, E, \Psi\rangle\) 为连通无向图且 \(v_1, v_2 \in V\)，则 \(G\) 有一条从 \(v_1\) 至 \(v_2\) 的欧拉路径当且仅当 \(G\) 恰有两个奇结点 \(v_1\) 和 \(v_2\)

For 有向图:

定理3 设 \(G\) 是弱连通有向图，\(G\) 是欧拉有向图当且仅当 \(G\) 有欧拉闭路

定理4 设 \(G\) 是弱连通有向图，\(v_1\) 和 \(v_2\) 为 \(G\) 的两个不同结点，\(G\) 有一条从 \(v_1\) 至 \(v_2\) 的欧拉路径当且仅当 \(\mathrm{d}_G^{+}(v_1) = \mathrm{d}_G^{-}(v_1) + 1, \mathrm{d}_G^{+}(v_2) = \mathrm{d}_G^{-}(v_2)-1\) 且对 \(G\) 的其他结点 \(v\) 有 \(\mathrm{d}_G^{+}(v) = \mathrm{d}_G^{-}(v)\)

定理5 如果 \(G_1\) 和 \(G_2\) 是可运算的欧拉图，则 \(G_1 \bigoplus G_2\) 是欧拉图

\(\bigoplus\) 是拼接两图，把重合的边消去

任意结点 \(v\)，若 \(v \in V_1\) 且 \(v \in V_2\)，……，否则，……

哈密顿图

周游世界，经过每个城市恰好一次，回到出发点

如果回路 (有向回路) \(C\) 是图 \(G\) 的生成子图，则称 \(C\) 为 \(G\) 的 Hamilton回路 ( Hamilton有向回路 )

有Hamilton回路 (Hamilton有向回路) 的图称为Hamilton图 (Hamilton有向图)

图 \(G\) 中包含它的所有结点的基本路径称为 \(G\) 的Hamilton路径

一个问题

证明: 设 \(n\) 为大于 \(2\) 的奇数，则 \(n\) 阶完全无向图有 \(\frac{n-1}{2}\) 个边不相交的哈密顿回路

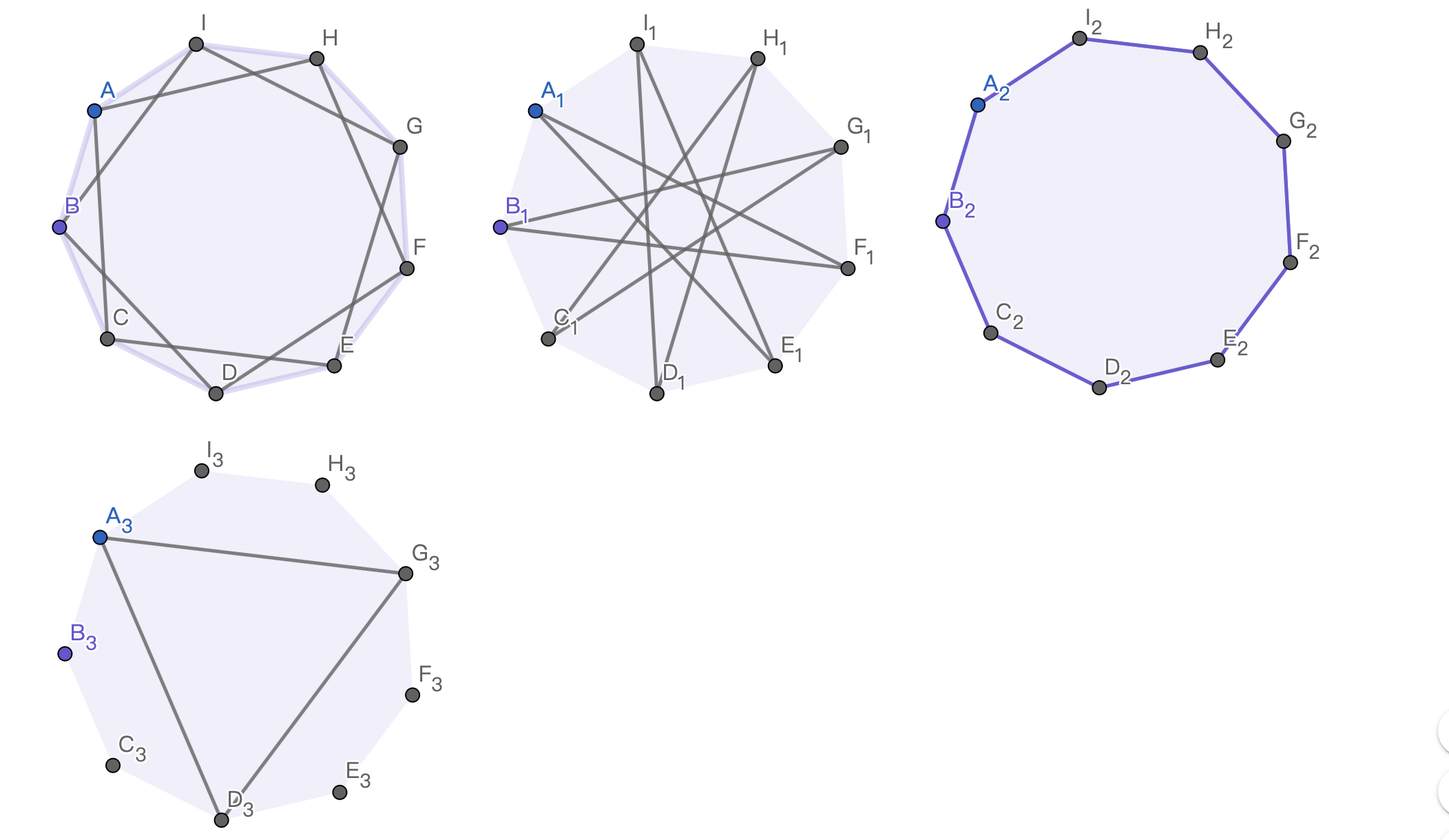

完全图总边数为 \(\frac{n(n-1)}{2}\)，一个哈密顿回路 \(n\) 条边，所以最多可能有 \(\frac{n-1}{2}\) 个，当 \(n\) 为质数的时候，可以类似这么找:

alt text

不过当 \(n\) 不是质数，怎么找呢？

图的矩阵表示

邻接矩阵 \(X(G): x_{ij}\) 为以 \(v_i\) 和 \(v_j\) 为起点和终点的边的数目

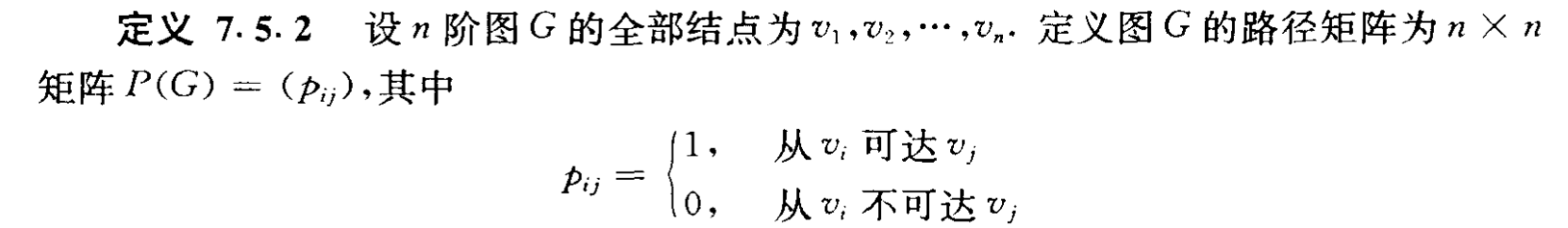

路径矩阵 \(P(G):\)

alt text

矩阵乘法只取 \(0\) 和 \(1\)

距离矩阵 \(D(G): d_{ij}\) 为从 \(v_i\) 到 \(v_j\) 的距离

关联矩阵 \(A(G):\) 当 \(e_j\) 与 \(v_i\) 关联，\(a_{ij} = 1\)，有向图起点为 \(1\)，终点为 \(-1\)

树

树的定义与性质

非循环的连通无向图称为 树

定理 \(G = \langle V, E, \psi \rangle\) 为 \(n\) 阶无向图，则以下条件等价:

  1. \(G\) 是连通的和非循环的
  2. \(G\) 无自圈，且当 \(v, v' \in V\) 时，皆有唯一一条从 \(v\) 到 \(v'\) 的基本路径
  3. \(G\) 是连通的，且当 \(v, v' \in V, e \notin E, \psi' = \{\langle e, \{v, v'\}\rangle\}\) 时，\(G + \{e\}_{\psi'}\) 皆有唯一回路
  4. \(G\) 是连通的，且当 \(e \in E\) 时，\(G - e\) 都是非连通的
  5. \(G\) 是连通的且 \(n(E) = n-1\)
  6. \(G\) 是非循环的且 \(n(E) = n-1\)

生成树

定义 若树 \(T\) 是 \(G\) 的生成子图，则称 \(T\) 为 \(G\) 的 生成树

寻找生成树: 避圈法 & 破圈法

定理 每个无向图都有生成森林，无向图 \(G\) 有生成树当且仅当 \(G\) 是连通的

定义 加权图的所有生成树中加权长度最小者称为 最小生成树

有向树

定义 一个结点的入度为 \(0\)，其余结点入度均为 \(1\) 的弱连通有向图称为 有向树

定理 设 \(v_0\) 是有向图 \(D\) 的结点，\(D\) 是以 \(v_0\) 为根的有向树当且仅当从 \(v_0\) 到 \(D\) 的任意结点恰有一条路径

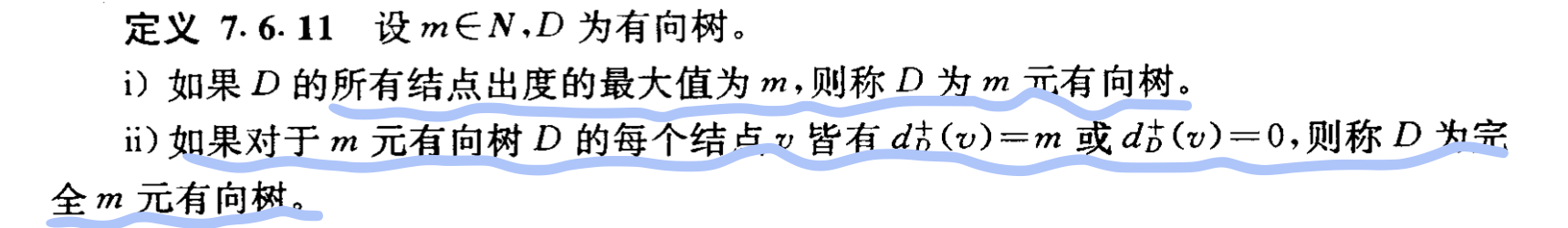

完全 \(m\) 元有向树:

alt text

二叉树

完全二元有向树称为 二叉树

加权路径长度、最优二叉树……

二叉树有 \(k\) 个分支结点，则共有 \(2k+1\) 个结点

离散2的奇妙之旅就结束了🔚💜💚🧡💛🩵💙🩶🤍🤎♾️
