Memory

程序中的变量都存在于虚拟地址空间

访存流程总览

虚拟地址会先被MMU硬件(即TLB)映射到物理地址，随后使用物理地址来访问内存或其他外设

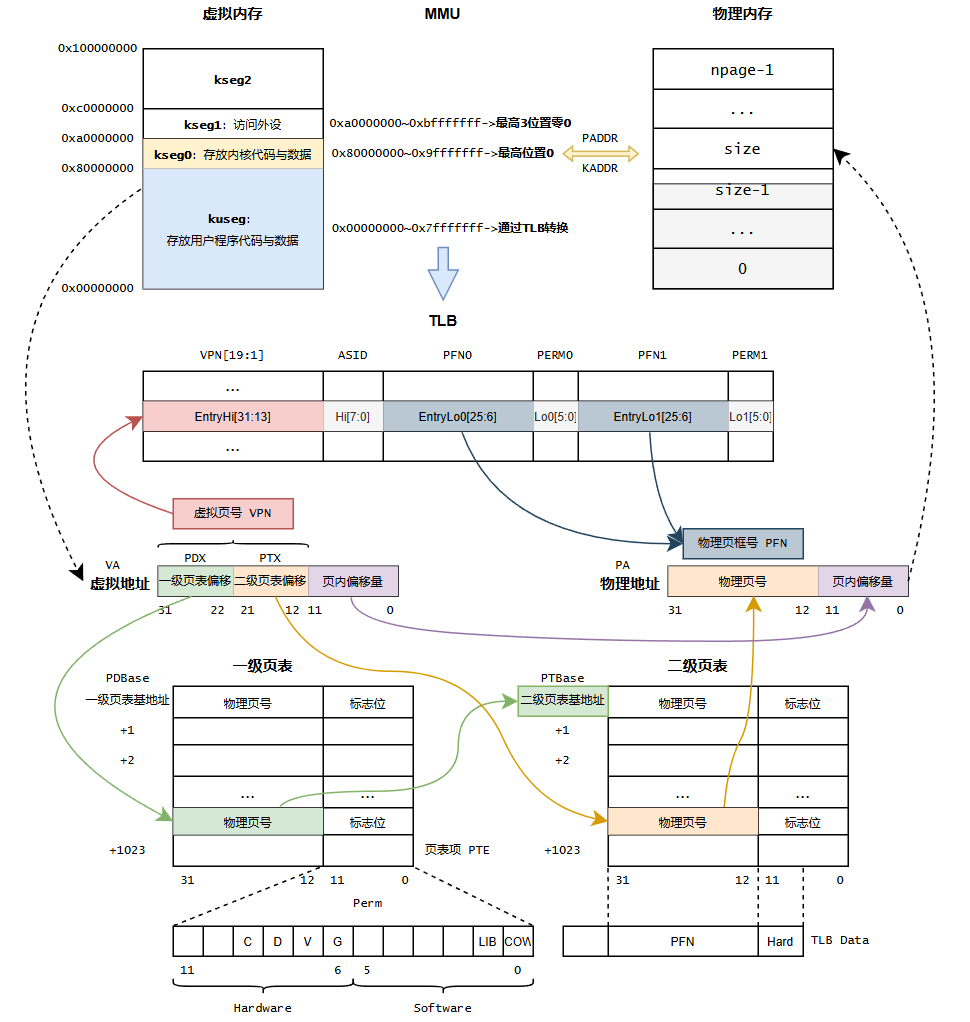

mips_memory-by-bacon-toast

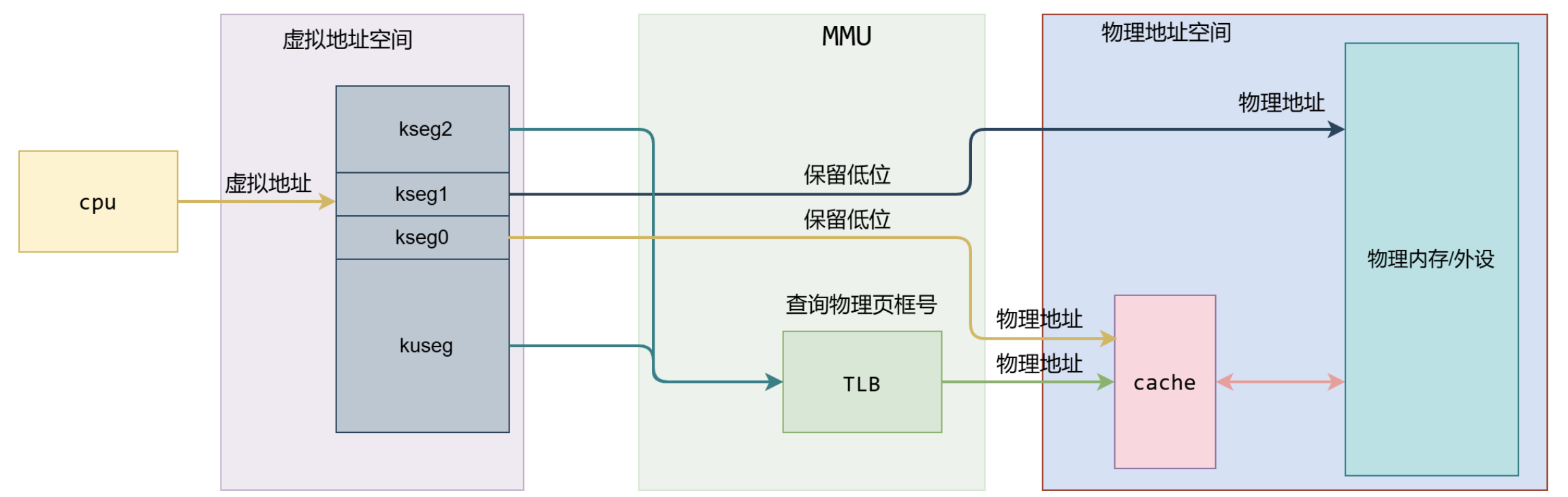

截屏2025-03-27 11.34.12

内核初始化 (续)

Lab2中会在 mips_init 中调用三个函数，分别完成探测内存、初始化虚拟地址和初始化页的工作。均在 kern/pmap.c 中实现

1
2
3
4
5
6
7
void mips_init(u_int argc, char **argv, char **penv, u_int ram_low_size) {
    printk("init.c:\tmips_init() is called\n");

    mips_detect_memory(ram_low_size);
    mips_vm_init();
    page_init();
}

ram_low_size 是在启动时bootloader传递给内核的参数，代表可用的物理内存大小 (以字节为单位)

探测内存

mips_detect_memory 获取总物理内存的大小，并计算物理页数

1
2
3
4
5
void mips_detect_memory(u_int _memsize) {
    memsize = _memsize;     // memsize是全局变量
    npage = memsize / PAGE_SIZE;    // 在mmu.h中定义的宏
    printk("Memory size: %lu KiB, number of pages: %lu\n", memsize / 1024, npage);
}

PAGE_SIZE 定义在 mmu.h 中，为 4KB

1
#define PAGE_SIZE 4096

分配内存空间

在建立页式内存管理机制之前，我们都是在kseg0内访问内存，此区域使用 alloc 函数分配内存空间

1
2
3
4
5
6
void *alloc(u_int n, u_int align, int clear) {
    extern char end[];
    u_long alloced_mem;     // 已分配的物理内存空间的首地址
    if (freemem == 0) {
        freemem = (u_long)end;
    }

end 定义在 kernel.lds 中，

1
2
. = 0x80400000;
end = . ;

0x80400000 映射到物理地址 0x400000，在0x400000之前存放着操作系统内核的代码，用0x400000后的空间建立管理内存的数据结构

freemem 是存放可用虚拟内存的全局变量 (小于其对应的物理地址的物理内存已经被分配了)。接着，把 freemem 以 align 对齐

1
freemem = ROUND(freemem, align);

ROUND 宏定义在 include/types.h 中，主要原理是将低位抹零。还有一个对应的宏 ROUNDDOWN 。前者向上对齐，后者向下对齐。

1
2
3
/* Rounding; only works for n = power of two */
#define ROUND(a, n) (((((u_long)(a)) + (n)-1)) & ~((n)-1))
#define ROUNDDOWN(a, n) (((u_long)(a)) & ~((n)-1))

分配 n 个字节内存

1
2
3
    alloced_mem = freemem;
    freemem = freemem + n;
    panic_on(PADDR(freemem) >= memsize);

panic_on 类似 assert ，PADDR 宏定义在 include/mmu.h，返回kseg0中虚拟地址所对应物理地址，超出物理地址则报错。

1
2
3
4
5
6
7
#define PADDR(kva) \
    ({ \
        u_long _a = (u_long)(kva); \
        if (_a < ULIM) \
            panic("PADDR called with invalid kva %08lx", _a); \
        _a - ULIM; \
    })

ULIM 是 kseg0 的基地址，因此 _a-ULIM 就等价于最高三位抹零。PADDR 还有一个对应宏 KADDR，将物理地址转换为 kseg0 中的内核虚拟地址，只不过是将减号改为加号。

最后，由 clear 表示是否需要清零，如果需要，则使用 memset 函数清零。接着返回 alloced_mem 的地址。

1
2
3
4
5
    if (clear) {
        memset((void *)alloced_mem, 0, n);
    }
    return (void *)alloced_mem;
}

初始化虚拟地址

我们考虑 mips_vm_init 函数。

1
2
3
4
5
void mips_vm_init() {
    pages = (struct Page *)alloc(npage * sizeof(struct Page), PAGE_SIZE, 1);
    printk("to memory %x for struct Pages.\n", freemem);
    printk("pmap.c:\t mips vm init success\n");
}

函数会申请一部分空间用作页控制块。页控制块是 struct Page 类型的结构体。每一个页控制块对应一个物理页。展开后的 struct Page 为:

1
2
3
4
5
6
7
struct Page {
    struct {
        struct Page *le_next;
        struct Page **le_prev;
    } pp_link;
    u_short pp_ref;     // 物理内存被引用的次数,即有多少虚拟页映射到该物理页
};

其有一个用于表示链表前后节点的结构体 pp_link；以及用于引用计数，反映页的使用情况的 pp_ref。在 pmap.h 中，我们知道，所有的页控制块保存在一个数组中，也是我们在 mips_vm_init 中申请的空间

1
extern struct Page *pages;

物理页是连续排列的，通过指针减法 (算的是索引)，可以得到页控制块对应的是第几个页:

1
2
3
static inline u_long page2ppn(struct Page *pp) {
    return pp - pages;
}

物理页号乘以物理页大小即可得对应的物理页基地址:

1
2
3
4
5
6
7
// mmu.h
#define PGSHIFT 12

// pmap.h
static inline u_long page2pa(struct Page *pp) {
    return page2ppn(pp) << PGSHIFT;
}

反过来，我们可以由物理地址获取对应的页控制块

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
// mmu.h
#define PPN(pa) (((u_long)(pa)) >> PGSHIFT)

// pmap.h
static inline struct Page *pa2page(u_long pa) {
    if (PPN(pa) >= npage) {
        panic("pa2page called with invalid pa: %x", pa);
    }
    return &pages[PPN(pa)];
}

所以到目前，我们创建了 struct Page 数组，大小为 npage

双向链表宏

在 include/queue.h 中封装了链表宏，通过使用宏，在C中实现了泛型。LIST_HEAD 表示链表头或链表本身的类型，LIST_ENTRY 表示链表中元素的类型

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
#define LIST_HEAD(name, type)   \
    struct name {               \
        struct type *lh_first;  \
    }

#define LIST_ENTRY(type)    \
    struct {                \
        struct type *le_next;  /* next element */                     \
        struct type **le_prev; /* address of previous next element */ \
    }

LIST_ENTRY 本质是一个链表项，le_prev 指向前一个元素链表项的 le_next ( struct Page * 的指针，所以是 ** )

1
2
3
4
5
6
7
8
// pmap.h
LIST_HEAD(Page_list, Page);
typedef LIST_ENTRY(Page) Page_LIST_entry_t;

struct Page {
    Page_LIST_entry_t pp_link;
    u_short pp_ref;
};

等价于:

1
2
3
4
5
6
7
8
struct Page_list {
    struct Page *lh_first;
}

typedef struct {
    struct Page *le_next;
    struct Page **le_prev;
} Page_LIST_entry_t;

其他宏:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
#define LIST_EMPTY(head) ((head) -> lh_first == NULL)
#define LIST_FIRST(head) ((head) -> lh_first)
#define LIST_NEXT(elm, field) ((elm)->field.le_next)    // elm 是struct Page *型，返回也是struct Page *型
#define LIST_INIT(head) \
    do { \
        LIST_FIRST((head)) = NULL; \
    } while (0)
#define LIST_FOREACH(var, head, field) \
    for ((var) = LIST_FIRST((head)); (var); (var) = LIST_NEXT((var), field))
#define LIST_INSERT_HEAD(head, elm, field) \
    do { \
        if ((LIST_NEXT((elm), field) = LIST_FIRST((head))) != NULL) \
            LIST_FIRST((head))->field.le_prev = &LIST_NEXT((elm), field); \
        LIST_FIRST((head)) = (elm); \
        (elm)->field.le_prev = &LIST_FIRST((head)); \
    } while (0)

struct Page_list page_free_list;
struct Page *pp = LIST_FIRST(&page_free_list);

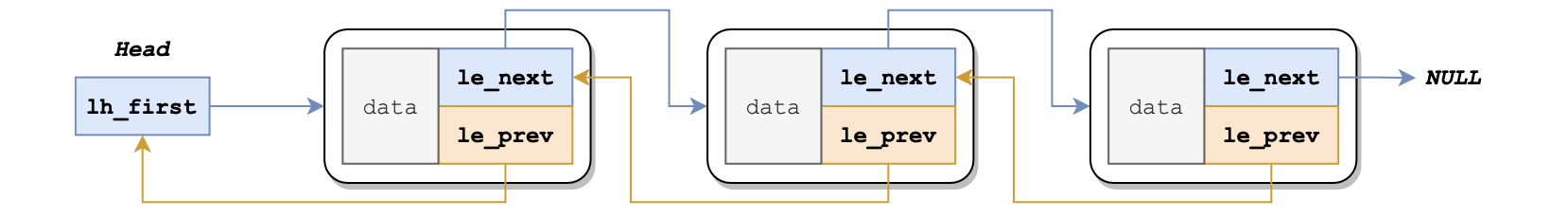

截屏2025-03-30 10.17.52

Exercise中的 LIST_INSERT_AFTER 将 elm 插在已有元素 listelm 之后:

1
2
3
4
5
6
7
#define LIST_INSERT_AFTER(listelm, elm, field)  \
    do {    \
        if ((LIST_NEXT((elm), field) = LIST_NEXT((listelm), field)) != NULL)    \
            LIST_NEXT((listelm), field)->field.le_prev = &LIST_NEXT((elm), field);  \
        LIST_NEXT((listelm), field) = (elm);    \
        (elm)->field.le_prev = &LIST_NEXT((listelm), field);    \
    } while (0)

主要改变 elm 的 le_next / le_prev ，listelm 的 le_next 和其后元素的 le_prev

初始化页

读懂了链表宏，现在可以来看 page_init 了。在 page_init 中，我们将对 mips_vm_init 申请的数组进行初始化，并维护一个存储所有空闲页的链表。

我们有物理内存，并将其划分成了许多的页，这些页的信息通过页控制块保存在 pages 数组中。可是现在页控制块还没有被设置，具体来说，我们还没有明确哪些页是可用的，哪些页是已经被使用的。因此接下来我们要做到就是将页划分成可用和不可用的，并将可用的页控制块放入 page_free_list 中（这样想要申请新的页，只需要取出该链表的头结点即可）。

第一步，初始化 page_free_list ，实际上只是将其 lh_first 指针置位 NULL

1
2
void page_init(void) {
    LIST_INIT(&page_free_list);

然后确定已使用的最大地址，为了适配页的大小，需要进行对齐

1
    freemem = ROUND(freemem, PAGE_SIZE);    // 4KB,mmu.h中定义

接着把已使用过的页的引用数设置为 1 ，表示页已被使用

1
2
3
4
    u_long usedpage = PPN(PADDR(freemem));
    for (u_long i = 0; i < usedpage; i++) { // 注意用u_long
        pages[i].pp_ref = 1;
    }

最后把剩下的页控制块的 pp_ref 置 0 ，表示还没被使用过，并将页控制块插入到 page_free_list 中

1
2
3
4
5
    for (u_long i = usedpage; i < npage; i++) {
        pages[i].pp_ref = 0;
        LIST_INSERT_HEAD(&page_free_list, pages + i, pp_link);
    }
}

后续将不再使用 alloc 函数了，“分配空间”操作将由 page_alloc() 函数完成，见TLB部分⬇️

页式内存管理

两级页表结构

32位虚拟地址通常用 31-22 位表示一级页表项的偏移量，21-12 位表示二级页表项的偏移量，11-0 位表示页内偏移量。我们把一级页表称为页目录 (Page Directory)，二级页表称为页表 (Page Table)。PDX(va) 宏可以获取虚拟地址 va 的 31-22 位，PTX(va) 可以获取虚拟地址 va 的 21-12 位。

获取物理地址的流程如下

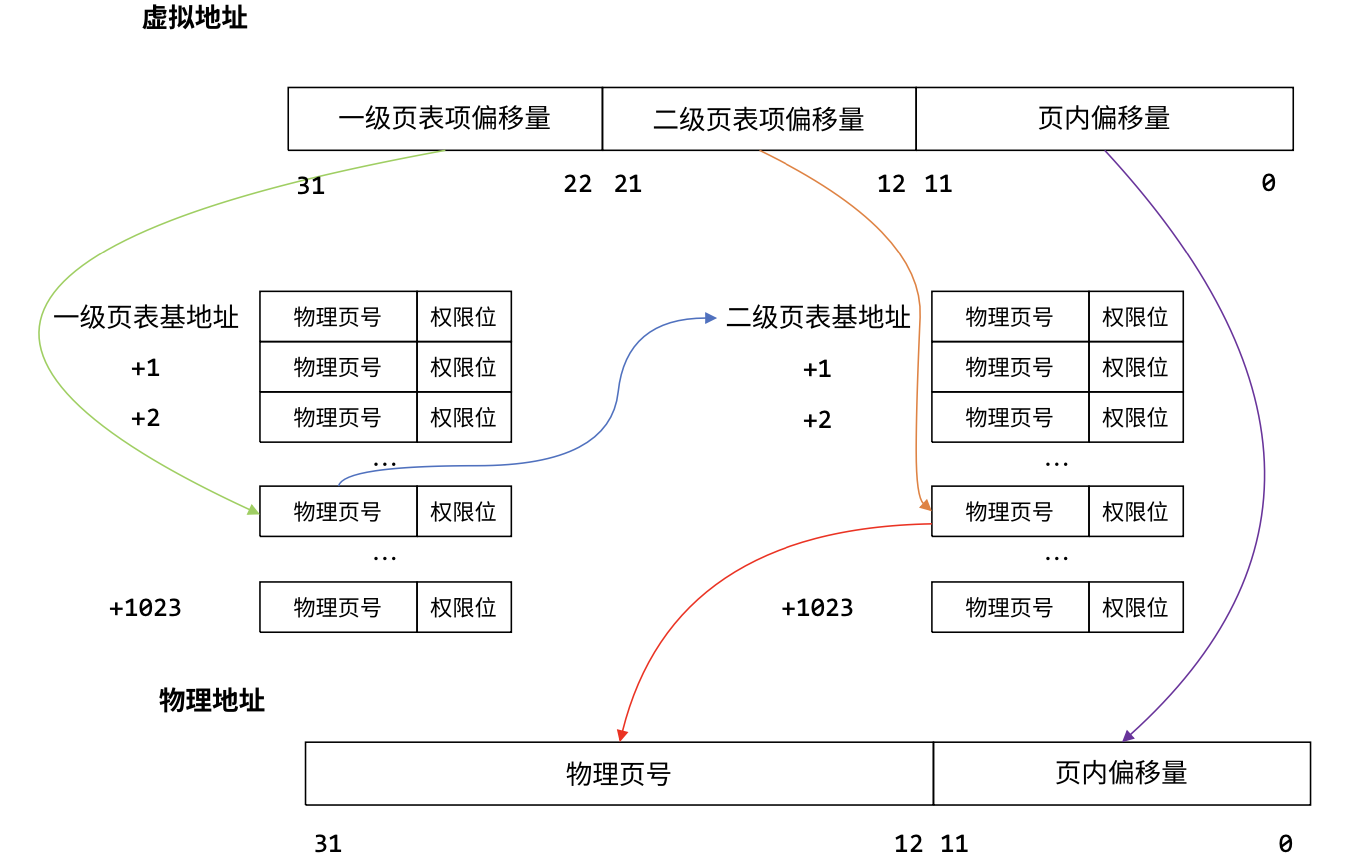

截屏2025-04-01 20.28.48

页表项

每个页表均由 1024 个页表项组成，每个页表项由 32 位组成，包括 20 位物理页号以及 12 位标志位。其中，12 位标志位包含高 6 位硬件标志位与低 6 位软件标志位。高 6 位硬件标志位存入 EntryLo 寄存器中，供硬件使用 (例如标志位 PTE_V、PTE_D 就分别对应 EntryLo 中的 V、D 标志位)。低 6 位软件标志位不会被存入 TLB 中，供软件使用

Pde 表示一级页表项类型，Pte 表示二级页表项类型，本质都是 u_long

1
2
typedef u_long Pde;
typedef u_long Pte;

页表项的 12 位标志位:

  • PTE_V: 有效位，若某页表项的有效位为 1，则该页表项有效，其中高 20 位就是对应的物理页号
  • PTE_D: 可写位，若某页表项的可写位为 1，则允许经由该页表项对物理页进行写操作
  • PTE_G: 全局位，若某页表项的全局位为 1，则 TLB 仅通过虚页号匹配表项，而不匹配ASID
  • PTE_C_CACHEABLE: 可缓存位，配置对应页面的访问属性为可缓存。通常会将物理页面配置为可缓存，以允许 CPU 使用 cache 加速对这些页面的访存请求
  • PTE_COW: 写时复制位
  • PTE_LIBRARY: 共享页面位，用于实现管道机制

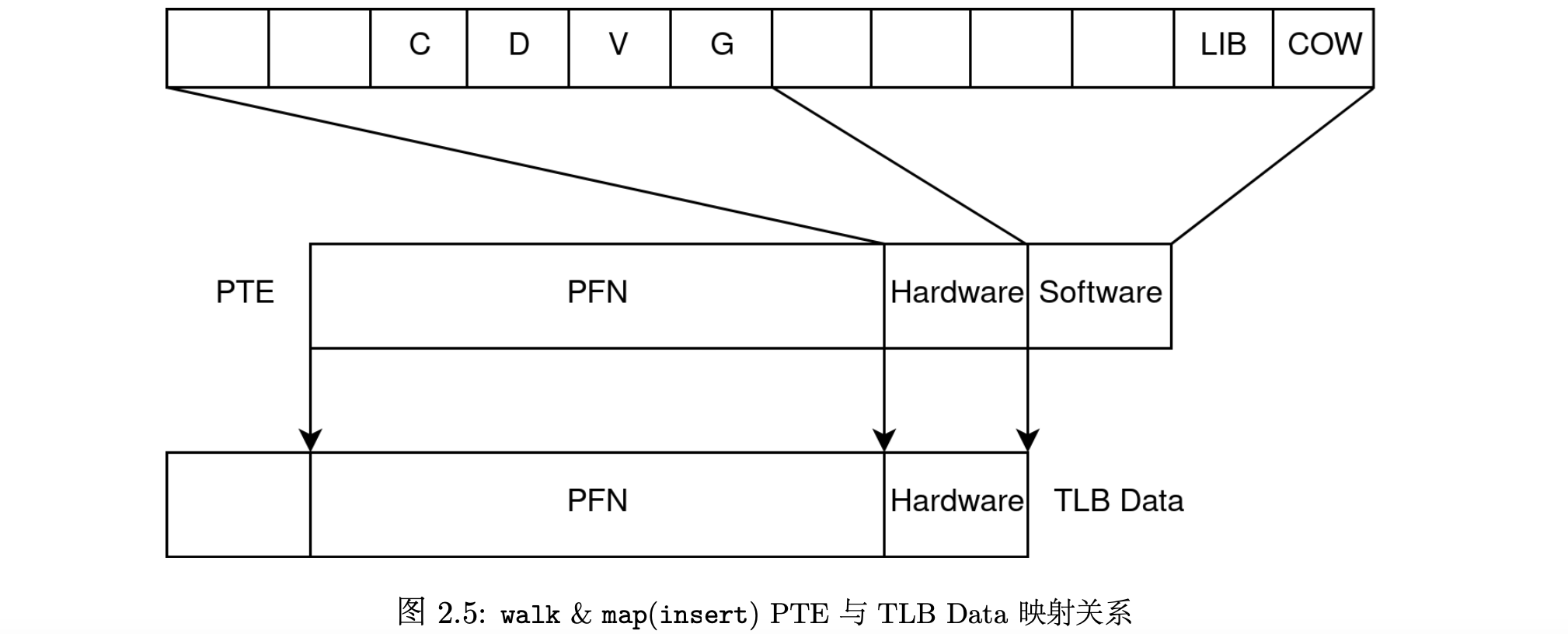

截屏2025-04-05 11.50.32

TLB概览

当我们使用 kuseg 地址空间的虚拟地址访问内存时，我们会通过 TLB 将其转换为物理地址。当 TLB 中查询不到对应的物理地址时，就会发生 TLB Miss 异常。这时将跳转到异常处理函数，执行 TLB 重填。在 Lab2，我们的代码还未启用异常处理，因此无法真正运行页式内存管理机制。

TLB的结构

TLB本质上构建了一个映射: < VPN, ASID > \(\rightarrow\) < PFN, N, D, V, G >。每个TLB表项包含两个部分，一组Key和两组Data。TLB采用奇偶页，使用VPN中的高 19 位与ASID作为Key，一次查找两个Data (一对相邻页面的两个页表项)，并用VPN中的最低位在两个Data中选择命中的结果。EntryHi, EntryLo0, EntryLo1是CP0中的寄存器。EntryLo0存储Key对应的偶页，EntryLo1存储Key对应的奇页。

截屏2025-04-05 14.52.45

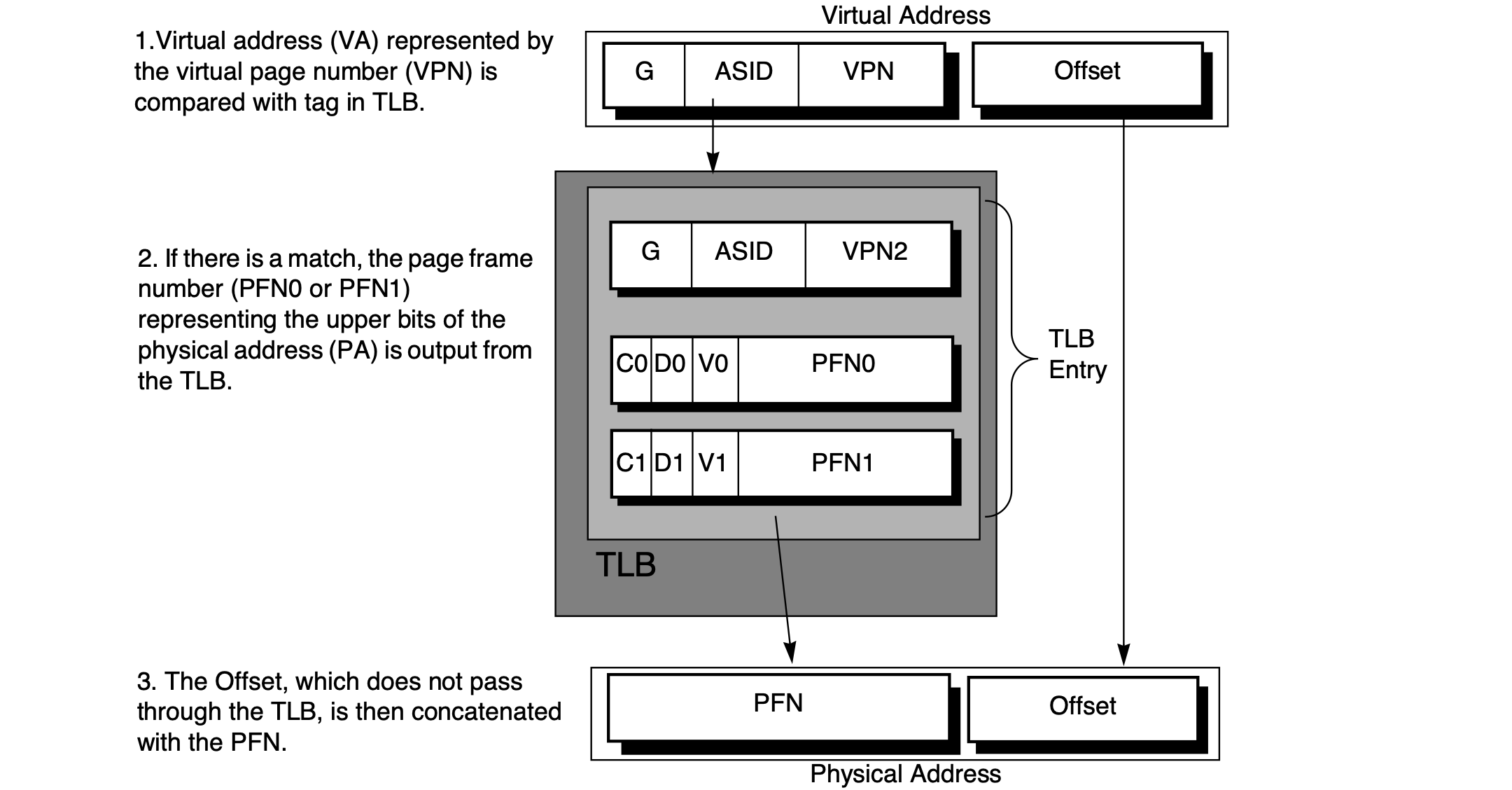

截屏2025-04-07 16.24.12

Key (EntryHi):

  • VPN: 当TLB Miss时，EntryHi中的VPN自动由硬件填充为va的虚页号；此外，填充与检索时软件负责填充VPN
  • ASID (Address Space Identifier) 用于区分不同进程的地址空间

Data (EntryLo):

  • 软件通过填写PFN，接着使用TLB写指令，才可将此时EntryHi中的Key与EntryLo中的Data写入TLB
  • C, D, V, G和PTE的含义差不多

相关指令

tlbr 以 Index 寄存器中的值为索引，读出 TLB 中对应的表项到 EntryHi, EntryLo0, EntryLo1

tlbwi 以 Index 寄存器中的值为索引，将此时 EntryHi, EntryLo0, EntryLo1 的值写到索引指定的 TLB 表项中

tlbwr 将 EntryHi, EntryLo0, EntryLo1 的数据随机写到一个 TLB 表项中(此处使用 Random 寄存器来“随机”指定表项，Random 寄存器本质上是一个不停运行的循环计数器)

tlbp 根据 EntryHi 中的 Key，查找 TLB 中与之对应的表项，并将表项的索引存入 Index 寄存器(若未找到匹配项，则 Index 最高位被置 1)

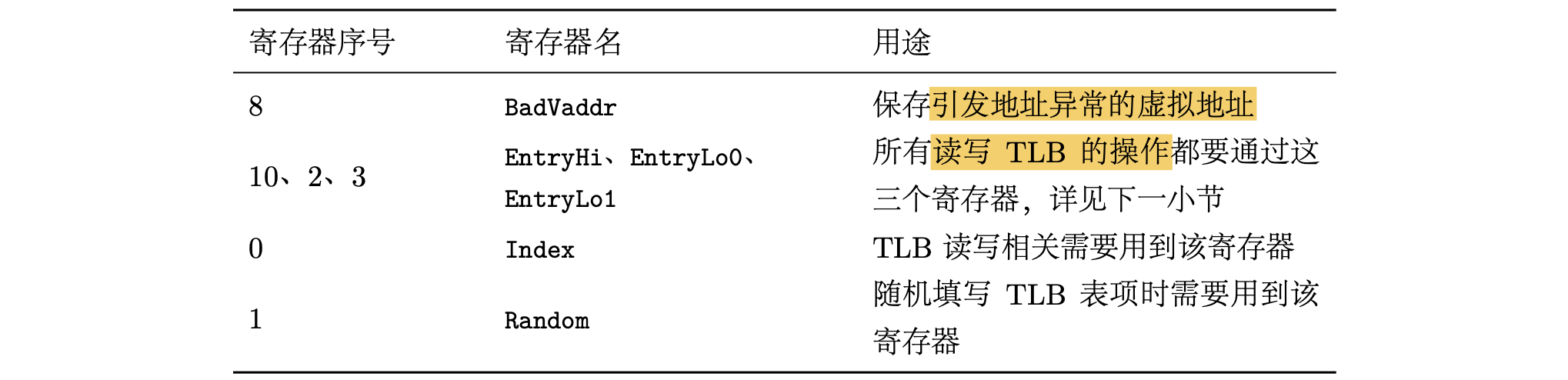

截屏2025-04-07 09.33.02

TLB访存流程

本实验所使用的 MIPS 4Kc 的 MMU 硬件中只有 TLB，在用户地址空间访存时，虚拟地址到物理地址的转换均通过 TLB 进行。访问需要经过转换的虚拟内存地址时，首先要使用虚拟页号和当前进程的 ASID 在 TLB 中查询该地址对应的物理页号，如果虚页号和 ASID 组成的 Key 在 TLB 中存在对应的 TLB 表项(或虚页号在 TLB 中存在对应的 TLB 表项且表项权限位中的 G 位为 1)时，则可取得物理地址；如果不能查询到，则产生 TLB Miss 异常，系统跳转到异常处理程序，在内核的两级页表结构中找到对应的物理地址，对 TLB 进行重填。

操作系统可以修改页表中虚拟地址映射的物理页号或映射的权限位。

在更新页表中虚拟地址对应的页表项时，将TLB对应的旧表项无效化。这样在下一次访问该虚拟地址时，硬件会触发TLB Miss，此时操作系统对TLB进行重填。

TLB

TLB重填

TLB 的重填过程由 kern/tlb_asm.S 中的 do_tlb_refill 函数完成。该函数是汇编实现的。

首先我们使用 NESTED 定义函数标签。NESTED 与 LEAF 宏相对应。前者表示非叶函数，后者表示叶函数。

1
NESTED(do_tlb_refill, 24, zero)

我们希望汇编代码尽可能少，do_tlb_refill 只做必要的处理，随后调用 c 函数，即 _do_tlb_refill 进行下一步的处理。

因此首先我们设置参数。第二个参数 (a1) 是 BadVAddr 寄存器的值，即发生 TLB Miss 的虚拟地址；第三个参数 (a2) 是 EntryHi 寄存器的低8位，即当前进程的 ASID。第一个参数 (a0) 存的是 sp+12 的值。

1
2
3
4
5
6
7
8
    mfc0    a1, CP0_BADVADDR
    mfc0    a2, CP0_ENTRYHI
    andi    a2, a2, 0xff
.globl do_tlb_refill_call;
do_tlb_refill_call:
    addi    sp, sp, -24
    sw      ra, 20(sp)      # sp+20存放ra
    addi    a0, sp, 12

接着我们调用 c 函数 _do_tlb_refill，函数的结构如下，

1
void _do_tlb_refill(u_long *pentrylo, u_int va, u_int asid);

会找到虚拟地址对应的页表项并写入 pentrylo[0] 和 pentrylo[1] 。通过sp指针加法，我们就能获取写入的内容。

1
2
3
4
5
    jal     _do_tlb_refill
    lw      a0, 12(sp)  # Even page table entry
    lw      a1, 16(sp)  # Odd page table entry
    lw      ra, 20(sp)
    addi    sp, sp, 24  # Deallocate stack

我们将该值存入 EntryLo，并将 EntryHi 和 EntryLo 的值写入 TLB。tlbwr 表示随机写入TLB中的一个表项

1
2
3
4
5
6
    mtc0    a0, CP0_ENTRYLO0    # Even page table entry
    mtc0    a1, CP0_ENTRYLO1    # Odd page table entry
    nop
    tlbwr
    jr      ra
END(do_tlb_refill)

这样就完成了TLB重填。跳回到正常程序后，此前产生异常的虚拟地址就可以通过 TLB 访问内存了。

接着我们仔细看看 _do_tlb_refill 函数，其定义在 kern/tlbex.c 中。我们会不断查找虚拟地址对应的页表项，如果未找到，则试图申请一个新的页表项。把申请到的页表项内容写入给定地址。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
void _do_tlb_refill(u_long *pentrylo, u_int va, u_int asid) {
    tlb_invalidate(asid, va);   //
    Pte *ppte;

    while (page_lookup(cur_pgdir, va, &ppte) == NULL) {     //
        passive_alloc(va, cur_pgdir, asid);     //
    }

    ppte = (Pte *)((u_long)ppte & ~0x7);
    pentrylo[0] = ppte[0] >> 6;
    pentrylo[1] = ppte[1] >> 6;
}

值得注意的是，_do_tlb_refill 调用 page_lookup 函数时页目录基地址参数使用的是全局变量 cur_pgdir。可是这个全局变量并没有被赋值。这也是在 Lab2 中页式内存管理无法使用的一个原因。

页的查找

接着我们详细讨论 _do_tlb_refill 中所使用的函数。

page_lookup 函数用于查找虚拟地址 va 对应的页控制块，同时将 ppte 指向的空间设为对应的二级页表项地址。

其首先调用了另一个函数 pgdir_walk。这个函数可以获取想要转换的虚拟地址对应的（二级）页表项地址，通过 pte 返回。其中第三个参数 create 表示若未找到对应页表是否创建新的页表，此处为 0 表示不创建。

1
2
3
4
struct Page *page_lookup(Pde *pgdir, u_long va, Pte **ppte) {
    struct Page *pp;
    Pte *pte;
    pgdir_walk(pgdir, va, 0, &pte);

接着 page_lookup 检查是否获取到对应的页表项，未获取到返回 NULL。

1
2
3
    if (pte == NULL || (*pte & PTE_V) == 0) {
        return NULL;
    }

PTE_V 宏是有效位的掩码，借助它可以查看有效位的状态。

1
#define PTE_V (0x0002 << PTE_HARDFLAG_SHIFT)

如果获取到，我们找到页表项对应的页控制块，并返回。

1
2
3
4
5
6
    pp = pa2page(*pte);
    if (ppte) {
        *ppte = pte;
    }
    return pp;
}

接着我们考察 pgdir_walk 函数，这个函数也在 kern/pmap.c 中定义。如前所述，这个函数要实现查找虚拟地址对应的（二级）页表项，并根据 create 参数的设置在未找到二级页表时创建二级页表。

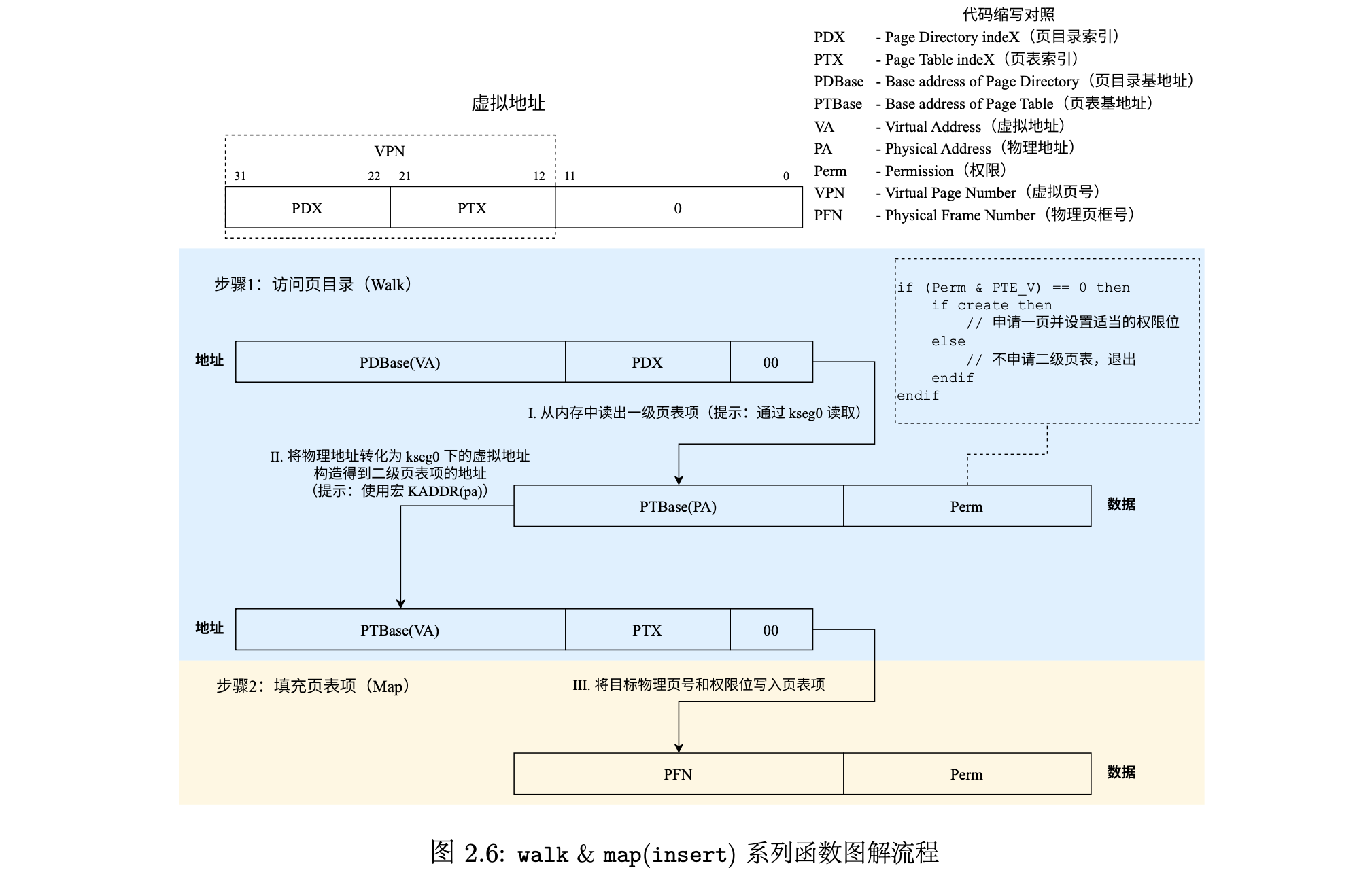

截屏2025-04-05 12.55.19

首先，我们根据虚拟地址确定对应的页目录项的地址。

1
2
3
4
static int pgdir_walk(Pde *pgdir, u_long va, int create, Pte **ppte) {
    Pde *pgdir_entryp;
    struct Page *pp;
    pgdir_entryp = pgdir + PDX(va);

PDX 宏用于获取虚拟地址的 22-31 位，这是虚拟地址对应的页目录项相对于页目录基地址的偏移。

随后我们判断该页目录项是否有效。如果无效，判断是否需要创建新的二级页表。如需要则使用 page_alloc 函数申请一个物理页，并设置虚拟地址对应页目录项的内容 *pgdir_entryp = page2pa(pp) | PTE_C_CACHEABLE | PTE_V，使其与该物理页关联。

1
2
3
4
5
6
7
8
    if (!(*pgdir_entryp & PTE_V )) {
        if (create) {
            if (page_alloc(&pp) != 0) {
                return -E_NO_MEM;
            }
            pp -> pp_ref++;
            *pgdir_entryp = page2pa(pp) | PTE_C_CACHEABLE | PTE_V;
            *ppte = page2kva(pp);

page_alloc 是一个简单的函数，用于从 page_free_list 中抽取第一个空闲的页控制块，将页控制块对应的物理内存作为分配的内存。将该内存初始化为 0。唯一需要注意的是 page2kva，此函数实际上是 KADDR(page2pa(pp))。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
int page_alloc(struct Page **new) {
    struct Page *pp;
    if (LIST_EMPTY(&page_free_list)) {
        return -E_NO_MEM;   // 定义在error.h
    }
    pp = LIST_FIRST(&page_free_list);
    LIST_REMOVE(pp, pp_link);
    memset((void *)page2kva(pp), 0, PAGE_SIZE);
    *new = pp;
    return 0;
}

回到 pgdir_walk，如果不需要创建，则直接返回。

1
2
3
4
        } else {
            *ppte = NULL;
            return 0;
        }

另一个分支表示页目录有效，二级页表必然存在。我们获取二级页表的虚拟基地址，并找到虚拟地址 va 对应的二级页表项，返回。

1
2
3
    } else {
        *ppte = (Pte *) KADDR(PTE_ADDR(*pgdir_entryp));
    }

宏 PTE_ADDR 定义在 include/mmu.h 中。它返回页目录项对应的二级页表的基地址。实际上就是将页目录项内容的低 12 位抹零。

1
#define PTE_ADDR(pte) (((u_long)(pte)) & ~0xFFF)

页的申请

现在我们来分析 _do_tlb_refill 中的 passive_alloc

1
2
3
    while (page_lookup(cur_pgdir, va, &ppte) == NULL) {
        passive_alloc(va, cur_pgdir, asid);
    }

passive_alloc 定义在 kern/tlbex.c 中。这是一个用于为虚拟地址申请物理页的函数。它的参数是: 想要关联物理地址的虚拟地址、页目录的基地址和标识进程的 asid。

1
static void passive_alloc(u_int va, Pde *pgdir, u_int asid) {

函数开头就是一些检查地址是否非法的判断语句。接下来的内容是，函数通过 page_alloc 申请一个物理页，并试图通过 page_insert 建立物理页和虚拟地址的联系。

1
2
3
4
    panic_on(page_alloc(&p));
    panic_on(page_insert(
        pgdir, asid, p, PTE_ADDR(va), (va >= UVPT && va < ULIM) ? 0 : PTE_D
    ));

现在介绍 page_insert。函数首先调用 pgdir_walk，试图获取当前虚拟地址对应的二级页表项。

1
2
3
int page_insert(Pde *pgdir, u_int asid, struct Page *pp, u_long va, u_int perm) {
    Pte *pte;
    pgdir_walk(pgdir, va, 0, &pte);

如果确实获得了虚拟地址对应的二级页表项，并且是有效的，那么判断该页表项对应的物理页是否就是 va 想要映射的物理页（通过比较页控制块）。如果不一样，那么调用 page_remove 移除虚拟地址到原有的页的映射。page_remove 将在后续说明。

1
2
3
    if (pte && (*pte & PTE_V)) {
        if (pa2page(*pte) != pp) {
            page_remove(pgdir, asid, va);

如果相同，说明虚拟地址已经映射到了对应的物理页。这时我们只需要更新一下页表项的权限。为了保证对页表的修改都能反映到 TLB 中，我们要调用 tlb_invalidate 函数将原有的关于 va 和 asid 的 TLB 表项清除。tlb_invalidate 将在后面说明。

1
2
3
4
5
6
        } else {
            tlb_invalidate(asid, va);
            *pte = page2pa(pp) | perm | PTE_C_CACHEABLE | PTE_V;
            return 0;
        }
    }

程序执行 page_insert 的后续语句时，一定不存在虚拟地址 va 到页控制块对应的物理页的映射。于是接下来，我们就要建立这样的映射。首先我们还是要调用 tlb_invalidate 清除原有内容。

1
    tlb_invalidate(asid, va);

随后再调用一次 pgdir_walk，只不过这次 create=1。这将获得 va 对应的二级页表项

1
2
3
    if (pgdir_walk(pgdir, va, 1, &pte) != 0) {
        return -E_NO_MEM;
    }

最后，我们只需要建立二级页表项到物理页的联系即可。我们只需修改二级页表项的内容，修改为物理页的物理地址和权限设置即可。同时不要忘记递增页控制块的引用计数。

1
2
3
4
    (pp -> pp_ref)++;
    *pte = page2pa(pp) | perm | PTE_C_CACHEABLE | PTE_V;
    return 0;
}

页的移除

让我们重新拾起按下不表的 page_remove 和 tlb_invalidate。我们首先考察 page_remove，此函数定义在 kern/pmap.c 中。用于取消虚拟地址 va 到物理页的映射。

首先该函数调用 page_lookup 查找与 va 和 asid 映射的物理页。如果不存在这样的页，则直接返回

1
2
3
4
5
6
void page_remove(Pde *pgdir, u_int asid, u_long va) {
    Pte *pte;
    struct Page *pp = page_lookup(pgdir, va, &pte);
    if (pp == NULL) {
        return;
    }

如果存在，则调用 page_decref 以递减该页的引用数。当引用数等于零时，将该物理页重新放入未使用页的链表。因为对页表进行了修改，需要调用 tlb_invalidate 确保 TLB 中不保留原有内容。

1
2
3
4
5
    page_decref(pp);
    *pte = 0;
    tlb_invalidate(asid, va);
    return;
}

page_decref 定义如下，该函数和 page_free 都定义在 kern/pmap.c 中。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
void page_decref(struct Page *pp) {
    assert(pp->pp_ref > 0);
    if (--pp->pp_ref == 0) {
        page_free(pp);
    }
}

void page_free(struct Page *pp) {
    assert(pp->pp_ref == 0);
    LIST_INSERT_HEAD(&page_free_list, pp, pp_link);
}

kern/tlbex.c 中的 tlb_invalidate 函数可以删除虚拟地址在 TLB 中的旧表项。

1
2
3
void tlb_invalidate(u_int asid, u_long va) {
    tlb_out((va & ~GENMASK(PGSHIFT, 0)) | (asid & (NASID - 1)));
}

tlb_out 定义在 kern/tlb_asm.S 中。首先可知，tlb_out 是一个叶函数。

1
LEAF(tlb_out)

函数在一开始将原有的 EnryHi 寄存器中的值保存，并将传入的参数 a0 设为 EnryHi 新的值。然后根据新的值查找 TLB 表项。

1
2
3
4
5
6
.set noreorder  # 关闭指令重排
    mfc0    t0, CP0_ENTRYHI
    mtc0    a0, CP0_ENTRYHI
    nop
    tlbp    # probe TLB entry, 将表项的索引存入Index
    nop

随后将 Index 寄存器中的查询结果存储到 t1 寄存器，如果结果小于 0，说明未找到对应的表项，跳转到 NO_SUCH_ENTRY，不需要进行清零操作。

1
2
3
    mfc0    t1, CP0_INDEX   # TLB查询结果
.set reorder
    bltz    t1, NO_SUCH_ENTRY   # 小于0表示没有此表项

这里分别将 EntryHi 和 EntryLo 设置为 0。并将内容写入对应的表项，实现清零。

1
2
3
4
5
6
.set noreorder
    mtc0    zero, CP0_ENTRYHI
    mtc0    zero, CP0_ENTRYLO0
    mtc0    zero, CP0_ENTRYLO1
    nop
    tlbwi   # write CP0 EntryHi/Lo into TLB at CP0 Index

最后，恢复进入函数时 EntryHi 存储的值，函数返回。

1
2
3
4
5
.set reorder
NO_SUCH_ENTRY:
    mtc0    t0, CP0_ENTRYHI
    j       ra
END(tlb_out)

Reference
