Bootstrap

引用框内是GPT的回答~

启动概述

操作系统的 boot 过程是一个复杂繁琐的过程，bios 从上电后的启动地址开始执行，初始化硬件，读取磁盘的主引导记录，跳转到 bootloader，加载内核程序，跳转到操作系统入口……

一般都会将硬件初始化的相关工作作为“bootloader”放在非易失存储器中 (ROM或FLASH)，而将操作系统内核放在磁盘中。bootloader在硬件初始化完成后，将内核镜像从存储器读到RAM中。将CPU的控制权转交给内核。

实验编写的操作系统代码在 Linux 环境中通过 Makefile 来组织，通过交叉编译 (编译和运行分别在不同的体系架构上) 产生可执行文件，最后使用 QEMU 模拟器运行该可执行文件，实现 MOS 操作系统的运行。QEMU 模拟器支持直接加载 ELF 格式的内核，也即，在 MOS 操作系统的运行第一行代码前，我们就已经拥有一个正常的程序运行环境。

Lab1的启动流程就被简化为加载内核到内存，之后跳转到内核的入口。

内核的入口

怎么确定我们MOS操作系统内核代码在内存中存放的位置呢？内核入口的设置在 kernel.lds 中，这是linker script，指导链接器将多个 .o 文件链接成目标可执行文件。kernel.lds的开头:

1
2
OUTPUT_ARCH(mips)
ENTRY(_start)

OUTPUT_ARCH(mips) 设置了最终生成文件采用的架构，ENTRY(_start) 设置程序入口为 _start，对应init/start.S 中的:

1
2
3
4
.text
EXPORT(_start)
.set at
.set reorder

EXPORT 是一个宏，该宏将符号设置为全局符号，这样才对链接器可见。

1
2
3
#define EXPORT(symbol) \
    .globl symbol; \
    symbol:

回到 kernel.lds ，其定义了各个段的位置。. 表示当前地址。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
SECTIONS {
    /* Step 1: Set the loading address of the text section to the location counter ".". */
    . = 0x80020000;
    .text : { *(.text) }    /* Step 2: Define the text section. */
    .data : { *(.data) }    /* Step 3: Define the data section. */

    bss_start = .;
    .bss : { *(.bss) }      /* Step 4: Define the bss section. */
    bss_end = .;
    . = 0x80400000;
    end = . ;
}

.text 会从0x80020000开始，.bss : { *(.bss) } 表示将所有输入文件的.bss节都放到输出的.bss节的位置。

这些设置的依据是什么呢？实际上只是人为的规定。在裸机上，我们事先规定好了不同区域的内存用于何种功能 (OS的内存位置有讲究，详见“MIPS内存布局”)

内存布局图可在 include/mmu.h 中找到:

截屏2025-03-16 15.00.50

编译内核

准备好了内核代码和链接脚本等文件后，我们就可以将我们的内核编译成可执行文件了。

我们通过阅读Makefile来看内核是怎么生成的，顶层的Makefile如下:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
include include.mk

target_dir              := target
mos_elf                 := $(target_dir)/mos
user_disk               := $(target_dir)/fs.img
empty_disk              := $(target_dir)/empty.img
qemu_pts                := $(shell [ -f .qemu_log ] && grep -Eo '/dev/pts/[0-9]+' .qemu_log)
link_script             := kernel.lds

modules                 := lib init kern    # 需要生成的子模块
targets                 := $(mos_elf)
# 编译出内核所依赖的所有目标文件
objects                 := $(addsuffix /*.o, $(modules)) $(addsuffix /*.x, $(user_modules))

$(modules): tools
        $(MAKE) --directory=$@
# 调用链接器 $(LD) 链接所有目标文件
$(mos_elf): $(modules) $(target_dir)
        $(LD) $(LDFLAGS) -o $(mos_elf) -N -T $(link_script) $(objects)

:= 是赋值符号

modules包含 lib init kern ，他们的Makefile的生成规则为 (以lib为例):

1
2
lib: tools
   $(Make) --directory=$@

  • $(MAKE) 是一个特殊变量表示调用 make 本身，即等价于 make

  • --directory=$@ 等价于 -C $@， 表示进入规则当前的目录，即 cd lib && make

LD等变量来自 include.mk (主要设置每次实验需要构建的目标文件)。lib 目录存放常用库函数，kern 目录中存放内核的主体代码，init 目录则负责初始化内核。

内核初始化

kernel.lds中设置了内核的入口，即 _start 函数，那我们来看看初始化时进行了哪些工作。init/start.S 主要内容如下:

1
2
3
4
/* disable interrupts */
mtc0    zero, CP0_STATUS
la sp, KSTACKTOP
j mips_init

可以发现，我们初始化了 sp 寄存器的地址，最后，跳到 mips_init 函数，其在 init/init.c 中定义:

1
2
3
void mips_init(u_int argc, char **argv, char **penv, u_int ram_low_size) {
    printk("init.c:\tmips_init() is called\n");     // 到这里, lab1的小内核就完成啦
}

实现printk()

在 kern/printk.c 下有 printk() 的定义:

1
2
3
4
5
6
void printk(const char *fmt, ...) {     // ... 表示其余参数
    va_list ap;
    va_start(ap, fmt);  // 处理变长参数
    vprintfmt(outputk, NULL, fmt, ap);      // 格式化输出
    va_end(ap);
}

NOTE｜C中的可变长参数

stdarg.h 头文件为处理变长参数表定义了一组宏:

  • va_list 变长参数表的变量类型
  • va_start(va_list ap, lastarg) 用于初始化变长参数表
  • va_arg(va_list ap, 类型) 取变长参数表下一个参数
  • va_end(va_list ap) 结束使用变长参数表

看个例子:

1
2
3
4
5
va_list ap;       // 先声明va_list类型的变量ap
va_start(ap, lastarg);    // 然后用va_start初始化,lastarg为该函数最后一个命名的形式参数
int num;
num = va_arg(ap, int);    // 按照参数类型获取一个形参
va_end(ap);       // 结束使用

关键在第4行的 vprintfmt 函数。第一个参数 outputk 是一个回调函数，其定义同在 kern/printk.c

1
2
3
4
5
void outputk(void *data, const char *buf, size_t len) {
    for (int i = 0; i < len; i++) {
        printcharc(buf[i]);
    }
}

printcharc() 的作用肯定是输出一个字符，更深入一层，在 kern/machine.c 中给出了他的定义:

1
2
3
void printcharc(char ch) {
    *((volatile uint8_t *)(KSEG1 + MALTA_SERIAL_DATA)) = ch;
}

输出字符的本质是对内存写一个字节。

我们继续分析 vprintfmt 函数，他定义在 lib/print.c。首先定义一些变量:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
void vprintfmt(fmt_callback_t out, void *data, const char *fmt, va_list ap) {
    char c;
    const char *s;
    long num;

    int width;
    int long_flag; // output is long (rather than int)
    int neg_flag;  // output is negative
    int ladjust;   // output is left-aligned
    char padc;     // padding char,填充多余位置所用字符

然后解析输出含有 % 的 fmt 字符串。核心思路是遍历 fmt ，找到 % 并按照格式进行参数替换。

格式串为 %[flags][width][length]<specifier> ，参数的含义如下

  • flags: "-"左对齐，"0"填充0
  • width: 打印数字的最小宽度
  • length: 修改数据类型的长度
  • specifier: 输出变量的类型

QEMU运行内核

QEMU可以模拟各种CPU (如 x86, RISC-V, ARM)，提供虚拟的CPU, 内存, I/O 等，使得内核像在真实计算机上运行一样。那么，QEMU怎么把我们的MOS可执行文件 (也就是MIPS结构下的指令) 放到这些虚拟的硬件之中的呢？怎么读懂我们的MOS可执行文件的？

答案就是，我们的MOS内核可执行文件是ELF格式的，QEMU可以运行ELF格式的内核！

ELF (Executable and Linkable Format) 是一种用于可执行文件、目标文件和库的文件格式。.o文件属于可重定位 (relocatable) 文件。

file 可以获得文件的类型，例如:

1
2
3
4
$ file lib/print.o
lib/print.o: ELF 32-bit LSB relocatable, MIPS, MIPS32 version 1 (SYSV), with debug_info, not stripped
$ file lib/print.c
lib/print.c: C source, ASCII text

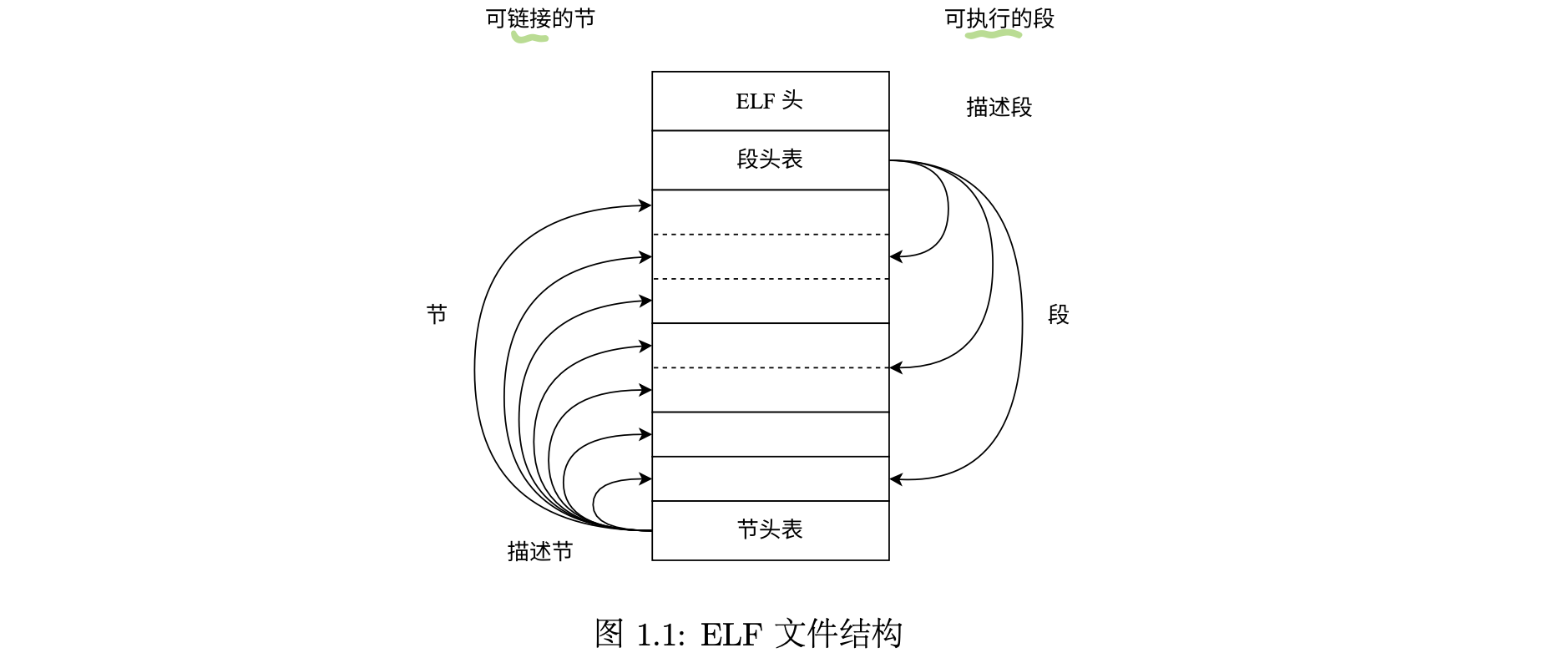

ELF文件的结构为:

截屏2025-03-18 19.58.37

段segment: 告诉操作系统如何将文件的内容映射到进程的地址空间，比如 .text 代码段

节section: 编译链接时按节定位

QEMU解析ELF可执行文件，加载到虚拟内存，并将程序入口点 (entry point)设置为CPU的起始执行地址。然后顺利模拟运行。
