P6-流水线CPU-2

很好的博客 d=====(￣▽￣*)b

日志

Day 1

很优雅的半字节代码:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
`define word                m_data_rdata[31:0]
`define half_word           m_data_rdata[(16*Addr[1] + 15) -: 16]
`define byte                m_data_rdata[(8*Addr[1:0] + 7) -: 8]
`define half_word_sign      m_data_rdata[16*Addr[1] + 15]
`define byte_sign           m_data_rdata[8*Addr[1:0] + 7]

module M_DE(
    input [31:0] Addr,
    input [2:0] DEOp,
    input [31:0] m_data_rdata,
    output reg [31:0] DMRD
    );
    always @(*) begin
        case(DEOp)
            `DE_lw: DMRD = `word;
            `DE_lh: DMRD = {{16{`half_word_sign}}, `half_word};
            `DE_lhu: DMRD = {{16{1'b0}}, `half_word};
            `DE_lb: DMRD = {{24{`byte_sign}}, `byte};
            `DE_lbu: DMRD = {{24{1'b0}}, `byte};
        endcase
    end
endmodule

把官方 testbench 调换了顺序:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
always @(posedge clk) begin
    if (~reset) begin
        if (w_grf_we && (w_grf_addr != 0)) begin
            $display("%d@%h: $%d <= %h", $time, w_inst_addr, w_grf_addr, w_grf_wdata);
        end
    end
end

always @(posedge clk) begin
    if (reset) for (i = 0; i < 4096; i = i + 1) data[i] <= 0;
    else if (|m_data_byteen) begin
        data[fixed_addr >> 2] <= fixed_wdata;
        $display("%d@%h: *%h <= %h", $time, m_inst_addr, fixed_addr, fixed_wdata);
    end
end

以便按照指令执行顺序输出，还修改了 Flying 的

Day 2

周二晚上一直在想乘除槽和乘除指令的阻塞问题，周三上午清醒的时候，正式动工接线

晚上正式 AC

找了一些自动化评测的工具:

  • 学长的 Open Mars Here 小工具

Day 3

To Do:

  • 走查整个 project，检查逻辑问题，完成设计文档
  • 学自动化运行

真的看出了一个 bug，先前把 D_rs != 0 漏掉了

1
if (D_rs == E_des && E_mf && D_rs != 0) D_FwdA = 2'd2;

根据 warning 又找到一个潜在的 bug，线的位宽不一致

感觉 P6 好难构造数据，乘除槽很容易就除 0 了

Day N

madd 将两个数有符号相乘，计算结果与之前的 HI, LO 寄存器中的值相加:

1
2
3
4
// 错误写法1
{HI_temp, LO_temp} <= {HI, LO} + $signed(A) * $signed(B);
// 错误写法2
{HI_temp, LO_temp} <= {HI, LO} + $signed($signed(A) * $signed(B));

错误1: 位拼接 {HI, LO} 默认被当做无符号数，无符号性传递到 $signed(A) * $signed(B)，因此即使使用了 $signed() 还是会被当成无符号数进行乘法运算

错误2: 虽然使用了 $signed() 屏蔽了外界符号性的传入，但是也屏蔽了位宽信息的传入，所以 $signed($signed(A) * $signed(B)) 的结果实际上是32位(因为 $signed(A) 和 $signed(B) 都是32位，又没有外界位宽信息的传入，因此结果被强制规定为32位)，即高32位的数据被截去

所以需要把 64 位的信息传进乘法里:

1
2
3
4
5
6
// 正确写法1
{tHI, tLO} = {HI, LO} + $signed($signed(64'b0) + $signed(A) * $signed(B));
// 正确写法2
{tHI, tLO} = {HI, LO} + $signed($signed({{32{A[31}}, A}) * $signed({{32{B[31]}}, B}))
// 正确写法3
{tHI, tLO} = $signed({HI, LO}) + $signed(A) * $signed(B)

这周的后面真的是过得很 awful 了，无所事事的，测试代码也感觉很难编，就到处翻翻找找的。还迷恋上了电子榨菜，熬夜刷手机……希望能改掉这个坏毛病，feeling ugly can make us more productive

遇到的 bug

busy 信号的设置

1
2
3
mult $3, $4
mflo $5
# end

现 mult 位于 D 级， mflo 位于 F 级

下一个时钟上跳沿来临时: mult 进入 E 级，HILO 感受到的是前一个瞬间——E 级并非 mult ，所以 busy 保持 0，并未阻塞 D 级！

再下一个时钟上跳沿: HILO 感知刚刚是乘除法，根据条件 busy 置 1 ，后无指令了，出现高阻。总之达不到阻止 mflo 的效果

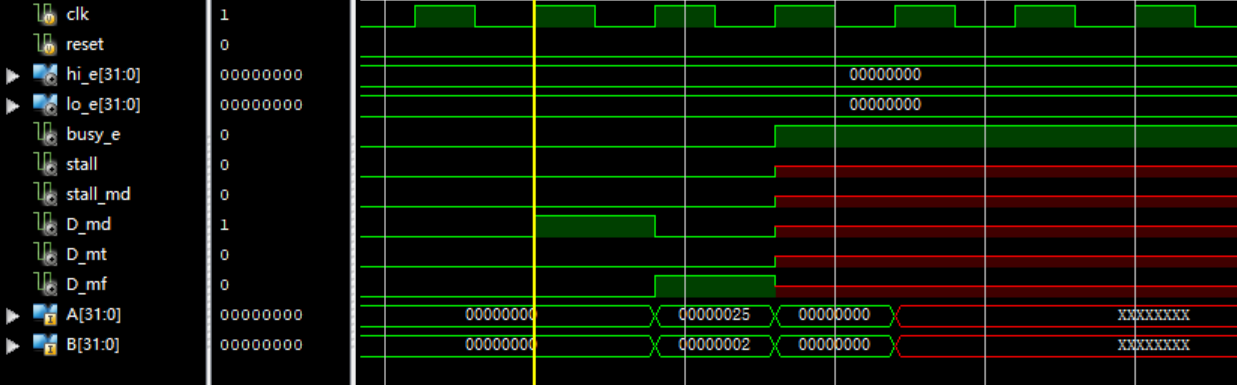

屏幕截图 2024-11-13 171406.png

!!!

always @(posedge clk) 用的是前一个瞬间的组合逻辑的值，兜兜转转一个学期，终于也理解了

课上总结

T1 fmultu

fmultu rs rt

无符号乘法，计算占用3个周期

RTL:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
prob = rs * rt
if prob[63:32] == 0
    hi = prob[63:32]
    lo = prob[31:0]
else
    pos1 = highest_one_pos(prob)
    pos0 = lowest_zero_pos(prob)
    pos = |pos1 - pos0|
    temp = {prob[63:pos+1] || ~prob[pos] || prob[pos-1:0]}
    hi = temp[63:32]
    lo = temp[31:0]

highest_one_pos(prob) 函数返回 prob中 1 的最高位置的下标

思路: 改 CTRL 和 HILO 模块，全用了阻塞赋值

更好的方法:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
always @(*) begin
    // calculate temp final p_hi & p_lo
end

always @(posedge clk) begin
    case (MDOp)
        `MD_fmultu: begin
            busy <= 1;
            cnt <= 3;
            tHI <= p_hi;
            tLO <= p_lo;
        end
    endcase
end

bug:

  • CTRL 里忘记加 MDOp = `MD_fmultu
  • i < 63 ? I < 64!

T2 bnumeq

bnumeq rs, rt, offset

GPR[rs] 和 GPR[rt] 的 1 的个数相同时，跳转 (和 b 类指令的跳转一致)

思路: 归类到 b 类，修改 CMP 就好

T3 lwcm

名字可能记错了

lwcm rt, offset(base)

M 级增加寄存器 WD。按 lw 的方式从 memory 中读出 mem_read_m ，如果和 WD 内的值等，则写入 rt，否则 26 号。并且把这个新读到的值存入 WD。

思路: 加模块，改 SU / CTRL / M_BE…
