P5-流水线CPU-1

写得很好的博客:

Prepare

第一天

重定向:

  • 执行 (Execute) 阶段的源寄存器 = 存储 (Memory) 阶段 / 写回 (WriteBack) 阶段的目的寄存器
  • 利用同一个周期内的不同部件的数据进行重定向
  • 接收 Memory / WriteBack 阶段的 RegWrite → 如果为 0，说明不会写入 GRF，不需要重定向
  • 此时 Execute 的源:
    • GRF
    • 来自 Memory / WriteBack
  • $0 不需要重定向，始终保持 GRF 读出的 0
  • Memory 的优先级高于 WriteBack (更新)
1
2
3
4
5
6
if ((rsE != 0) && (rsE == WriteRegM) && RegWriteM)
    ForwardAE = 2'b10;
else if ((rsE != 0) && (rsE == WriteRegW) && RegWriteW)
    ForwardAE = 2'b01;
else
    ForwardAE = 2'b00;

阻塞:

  • lw 直到 DM 后才能读出数据，无法重定向
  • 阻塞: 将操作挂起直到数据有效
  • 检查 Execute 阶段的指令，如果是 lw && 目的寄存器 rtE 匹配译码阶段的源操作数 (rsD / rtD) ，则阻塞
  • 译码 & 取指的寄存器增加使能输入 En ，执行阶段寄存器增加同步复位 / 清除 (CLR)，当 lw 阻塞出现:
    • StallD 和 StallF 有效，使译码和取指保持原值
    • FlushE 有效，清除 ALU 的内容
1
2
lwstall = ((rsD == rtE) || (rtD == rtE)) && MemtoRegE;
StallF = StallD = FlushE = lwstall;

控制冲突:

  • 比较器在译码阶段结束时确定下一个 PC

今日小结:

画了图，原理大致明白，明天想仿照 hyggge 把图的接线再画清楚些。（P5很难!）

第二天

更新了图，大体写出了各个模块

第三天

计组教程阅读

将会发生冒险的指令阻塞在 D 流水级上

看懂了教程……看懂了 roife 的代码，参考 flyinglandlord 的设计文档初步写成所有功能模块 (重写了)

第四天

加 nop:

1
2
3
4
 65@00003010: $ 8 <= 00640000
115@00003024: $ 9 <= 000a0000
165@00003038: $10 <= ffff0000
215@xxxxxxxx: $11 <= 00000000

不加 nop:

1
2
3
4
55@0000300c: $ 8 <= 00640000
65@00003010: $ 9 <= 000a0000
85@00003018: $10 <= ffff0000
95@xxxxxxxx: $11 <= 00000000

完成了顶层模块的接线！成功导入 roife 的指令显示模块！接下来细节检查+测试+debug+学长博客

提交的时候记得删掉 roife 的 DASM 部分

第五天

AK 弱测。还需要做的事:

  • 把 WriteReg 沿流水线传，如果目的寄存不定，CTRL 无法译码。WriteReg 需要送入 FU 里。

第N天

T: D级的跳转指令在判定为跳时，清空延迟槽 (抛弃此时F级的指令)

A: (细节) 阻塞信号 StallD 生效时不能 Flush，要把 if (reset || FlushD) 的 FlushD 放到 if (StallD) 之后

一切 if-else 都要考虑优先级

当数据和目的寄存器都准备好的时候，我们才说状态确定，即在此刻才能计算 Tnew

当 StallD 生效(指令被堵在 F)，D 级的 beq 正在等后面计算出用于比较的数，此时 FlushD 为 1 是不稳定的，不能起作用

1
2
lw $6, 4($0)
sw $6, 12($0)

我的架构里，遇到这样的组合会阻塞，而 roife 的不会，但我觉得我的挺好的，因为减少从 W 到 M 的转发。

想做的事:

  • 完善 datamaker
  • 自动化运行，搭个评测机？！

Bug 记录

W 阶段 GRF

GRF: 连成了 pc_d ，实际应连 pc_w (想想何时写)

FU

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
if (E_rs == M_des && E_rs != 0) begin
    E_FwdA = 2'd2;
end
else if (E_rt == M_des && E_rt != 0) begin
    E_FwdB = 2'd2;
end
else if (E_rs == W_des && E_rs != 0) begin
    E_FwdA = 2'd1;
end
else if (E_rt == W_des && E_rt != 0) begin
    E_FwdB = 2'd1;
end
else begin
    E_FwdA = 2'd0;
    E_FwdB = 2'd0;
end

A 和 B 的转发不能同时判断！

但是样例 9 为什么 E_rs 是 2

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
if (E_rs == M_des && E_rs != 0) begin
    E_FwdA = 2'd2;
end
else if (E_rs == W_des && E_rs != 0) begin
    E_FwdA = 2'd1;
end
else begin
    E_FwdA = 2'd0;
end

if (E_rt == M_des && E_rt != 0) begin
    E_FwdB = 2'd2;
end
else if (E_rt == W_des && E_rt != 0) begin
    E_FwdB = 2'd1;
end
else begin
    E_FwdB = 2'd0;
end

分开是对的。

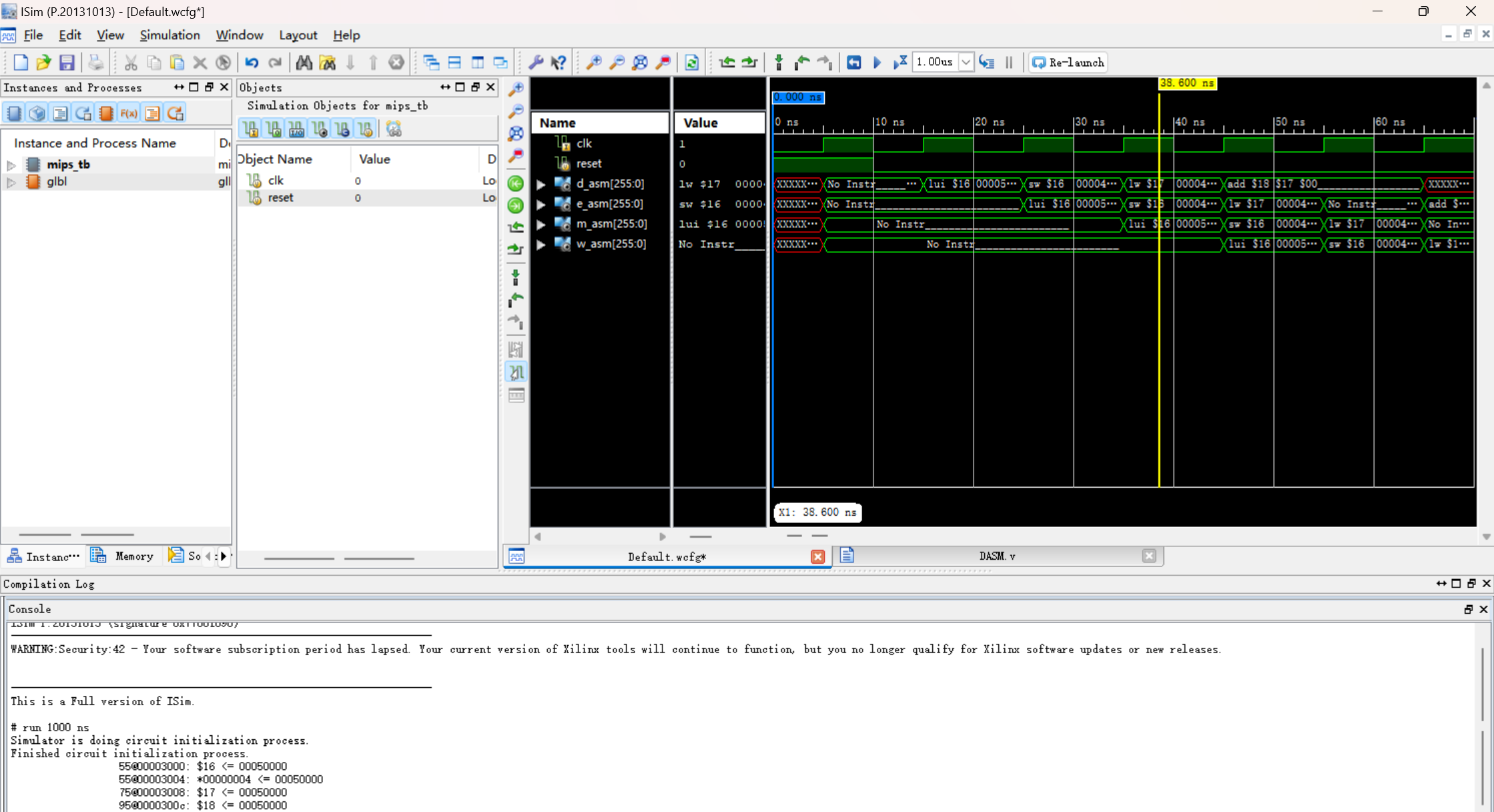

非常奇怪的仿真 clk 问题！

仿真时间太久了，重合到前面来了？

屏幕截图 2024-11-07 121936.png

模块实例化的最后一个端口没有 ,

store 类指令的 Tuse

原来:

1
2
3
wire [2:0] Tuse_rt = (D_branch) ? 3'd0 :
                     (D_cal_r) ? 3'd1 :
                     3'd3;

因为 sw 在 E 级就要确定 GprRt

1
2
3
wire [2:0] Tuse_rt = (D_branch) ? 3'd0 :
                     (D_cal_r | D_store) ? 3'd1 :
                     3'd3;

多亏了 Gavin 同学的测试数据。这么大的 bug 为什么之前没测出来呢 (￢_￢)

课上总结

T1 xe

xe rd, rs, rt

temp[31:0] 的偶数位是 GPR[rs] 的偶数位与 GPR[rt] 异或，奇数位为 GPR[rs] 的对应位。

解法:

  • ALU 增加功能
  • CTRL 里 xe 归类为 cal_r

T2 jtl

jtl rs, rt, label

RTL 语言:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
I1:
    temp1 = PC + 4 + sign(offset || 0^2)
    temp2 = GPR[rs] + GPR[rt]
    condition = temp1 < temp2
    GPR[31] <- PC + 8
I2:
    if condition:
        PC <- temp1
    else:
        PC <- temp2
        NullilyCurrentInstruction()
    endif

像 jr ，解法:

  • NPC: GPR[rt] 传入 NPC，在 NPC 内完成 PC 的计算，并给出 jump 信号，为 1 表示需要清空延迟槽
  • F / D 级寄存器: 增加 FlushD 信号，为 1 时则刷新 (信号全给 0 )，注意 StallD 生效时刷新无效
  • CTRL: 新增专属 jtl 的分类 t_jtl
  • SU: 和 jr 相似，不过要增加对 rt 的判断，如果 rt 和后面的 WriteReg 等且非 0 且满足 Tuse < Tnew，需要阻塞

出错的地方:

  • NPC 里 assign 转成 case 的时候写成

    1
2
3
4
5
6
7
    always @(*) begin
    case (op)
        `NPC_b && branch: begin
            ...
        end
    endcase
end

    应该是:

    1
2
3
4
5
6
7
8
    always @(*) begin
    case (op)
        `NPC_b: begin
            if (branch) ...
            else ...
        end
    endcase
end

  • FU t_jtl 没写全 (新架构不存在此问题)

T3 lwoc

lwoc base, rt, offset

F / D / E / M 级的行为均和 lw 相似，从 Memory[GPR[base] + offset] 中取出 text，将 text 与 0x80000000 比较，text 小则将 text 写入 text[3:0] 号寄存器，否则写入 rt 寄存器

在我的架构里，WriteReg 会随流水线传下去，D 级译码出 WriteReg = 0。解法:

  • CTRL: 增加分类 t_lwoc ，增加信号 Wolffy 表示是 lwoc 指令
  • M / W 级流水线寄存器: 把原来输出的 write_reg_w 换成 temp_reg_w
  • mips W 级: 根据 Wolffy 信号+和 mem_data_w 比较结果确定写的目的寄存器 write_reg_w

  • SU: 当 lwoc 指令出现在 E / M 级时，由于不知道写的目的，如果满足 Tuse < Tnew 都需要阻塞，不需要额外判断 rt / rs 是否与 des 相等 (也无法判断，因为我置 0 了)，如果直接这样阻塞，会 TLE，需要修改:

    • lwoc 写的目的只能是 rt 或 0 ~ 15 号，其他情况可以不用阻塞

      1
2
3
4
      wire stall_rs_e = (Tuse_rs < E_Tnew) &&
                                    ((E_lwoc && D_rs == E_Instr[20:16]) ||
                                     (E_lwoc && D_rs[4] == 0) ||
                                     (D_rs == E_des && D_rs != 0));

    • 这样仍然会 TLE 一个点，当 D_rs 为 0 时，也不用阻塞，最终的阻塞逻辑:

      1
2
3
4
      wire stall_rs_e = (Tuse_rs < E_Tnew) &&
                                    ((E_lwoc && D_rs == E_Instr[20:16] && D_rs != 0) ||
                                     (E_lwoc && D_rs[4] == 0 && D_rs != 0) ||
                                     (D_rs == E_des && D_rs != 0));

    • AC!!!!! ヽ(￣ω￣(￣ω￣〃)ゝ

助教问答

什么是延迟槽？课下测试思路？课上测试代码？怎么在课上 debug 的？

考试的时候依然是瞪眼法直接 de 的，de 出来一个就交上去……感觉真得好好准备课上测试程序，学学除了面向评测机，怎么用实例来 debug

很开心的 P5，考前比较焦虑我的 sw 和 lui 没有全力转发会不会超时，第一题提交直接 AC 给了我很大的信心，证明课下没有错，测试很充分，也不会出现这两个指令的超时。第二题错了几次，好在检查每个修改过的地方后查出了 bug，此时才过一个小时不到。斗志昂扬地步入第三题，我一开始就分了类，写着写着觉得和 lw 太像了，纠结要不要并入 lw ，最后还是按新分类写下去，最后特判阻塞逻辑的时候才发现这样是对的，相信自己的感觉~一直 TLE，最后几分钟改了 0 特判，通过！

考试前十分钟网站崩了，趁此机会又画了流水线草图。

条件访存比较难，特别是它的阻塞逻辑

课下第一次自己编了测试代码生成程序，Nothing is impossible!

相信自己，继续设计我的 CPU ~
