P1-Verilog¶

课下知识¶

位扩展¶

{{16{imm[15]}}, imm} // 将 [15:0] 的 imm 扩展到 32 位

注意括号

Gray 码¶

相邻数字只有一位不同

字符¶

"c" 表示字符

当把字符串赋值给 reg 时，reg 会存 ASCII，高位会补 0

bfr = "" 得到空串 0000..00

同步复位 & 异步复位¶

异步

always @(posedge clk, posedge clear) begin end

clear 一定要写 posedge/negedge

GPT 帮忙 debug，AI 真的很强大

同步

always @(posege clk) begin
        if (clear) // ...
end

端口类型¶

output 端口是

reg 型，在 always 块内赋值
wire 型，在 assign 中由组合逻辑判断

Testbench¶

在 initial 块中补充：

时间间隔 #
信号的变化

例如: #20; in = "e"

时间的设置：

一般设为 #10 #20 (波形图默认走到 1000 ns)

注意tb中wire信号不能赋值

// Initialize Inputs
clk = 0;
reset = 1;
coin = 0;

// Wait 100 ns for global reset to finish
#10;
reset = 0;

// Add stimulus here
coin = 1;

disable¶

Verilog 中没有 break ! System Verilog 中才有！

用 disable 来禁用语句块 (带上标签)

begin: continue
    for (i = 0; i < 4; i = i + 1) begin
        a = a + 1;
        if (i == 2) disable continue;    // 跳出整个循环，即break
        b = b + 1;
    end
end

for (i = 0; i < 4; i = i + 1) begin: continue
    a = a + 1;
    if (i == 2) disable continue;    // 中止一次循环，进入下一次，即continue
    b = b + 1;
end

课下题目¶

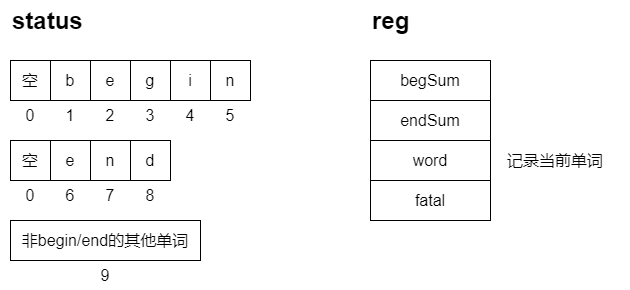

BlockChecker¶

输出：

当 endSum > begSum 时，fatal 置 1，一定不合法
其余通过比较 endSum 和 begSum 来确定输出

Sum 的更新：

处于状态 4 或 7 并读到了 n/d，就要更新 Sum
处于状态 5 或 8
- 如果读到 alpha ，说明不是 begin 或 end ，Sum - 1
- 如果读到空，注意更新 fatal：endSum > begSum → fatal =1; (else) fatal = fatal (注意不能是 fatal = 0)

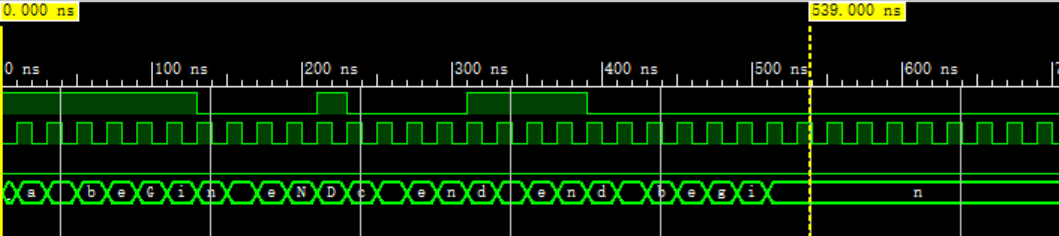

(附)波形图：

Testbench 的优雅写法:

always #10 clk <= ~clk;
reg [0:1023] S = "a begin EndC end end Begin";

initial begin
        // Initialize Inputs
    clk = 0;
    reset = 0;

    while(!S[0:7]) S = S << 8;    // 很关键
    for( ; S[0:7]; S = S << 8) begin
        in = S[0:7];
        #20;
    end
end

a begin EndC end end Begin 存在 S 的 [x:1023] 位

优雅的解法:

module BlockChecker(
    input clk,
    input reset,
    input [7:0] in,
    output result
    );

    reg [31:0] cnt;
    reg valid;
    reg [255:0] bfr; // 缓冲区

    assign result = ((cnt == 0) && valid);

    initial begin
        cnt <= 0;
        valid <= 1'b1;
        bfr = "";     // 相当于256位0
    end

    always @(posedge clk, posedge reset) begin
        if (reset) begin
            cnt <= 0;
            valid <= 1'b1;
            bfr = ""; // 每次复位一定要清除缓冲区
        end
        else begin
            bfr = (bfr << 8) | in | 8'h20;      // 8'h20是32，全部转换为小写，妙啊！
            if (valid) begin
                if (bfr[47:0] == " begin") cnt <= cnt + 1;    // 遇begin加1
                else if (bfr[55:8] == " begin" && bfr[7:0] != " ") cnt <= cnt - 1;
                else if (bfr[31:0] == " end") cnt <= cnt - 1;
                else if (bfr[39:8] == " end" && bfr[7:0] != " ") cnt <= cnt + 1;
                else if (bfr[39:8] == " end" && bfr[7:0] == " " && cnt[31]) valid <= 1'b0;      // cnt[31]是符号位，等于1是负数
                // 其余情况 valid 不变，合理
            end
        end
    end
endmodule

收获¶

学会了设计 Testbench 仿真查看波形图。以前不懂的知识，在经历一段时间后慢慢地就熟悉了。前四题不会用 Testbench，平均需要四次才能过，附加题学会调试后，先在本地验证再提交很容易就过了。

课上总结¶

T1 different¶

32 位宽的 a, b，拿 a 的第 0 位与 b 的第 31 位比较，a 的第 1 位与 b 的第 32 位比较……算一共有多少位不同。用 for 循环解答。

integer i;
always @(*) begin
    for (i = 0; i <= 31; i = i + 1) begin
        if (a[i] != b[31-i]) cnt = cnt + 1;
    end
end

T2 alternate¶

串行输入 01 序列，如果 0 和 1 的个数满足奇偶交替，check 置 1，其他情况 check 置 0。比如 0001111011…，0 和 1 的个数为 3 4 1 2 … 此时会输出 1。如果序列中只有 0 或 1，不能称为交替，输出 0。

端口名称	端口类型	位宽
number	I	1
rst_n (异步复位信号)	I	1
check	O	1

状态编码	含义
0	初态
1	0 (奇数个 0，从初态来)
2	00 (偶数个 0)
3	1 (奇数个 1)
4	11 (偶数个 1)
5	0
6	00
7	1
8	11
9	非法态
- 在 5/6 状态下读 1 时，如果此时的 check 是 0，今后也无法再补救，进入非法态
- 在 5/6 状态下读 0 时，check 取反

这道题卡了挺久的，吸取教训：

当确定不合法，就丢入不合法状态，不要设置 fatal (此题这样写太麻烦)
复位的时候注意考虑所有 reg ( 考试的时候 check 忘记置 0 了)

讨论区:

初态来的 01 记录可以省略的，因为此时 check 刚刚置 0 (nonono，如果 01，会被识别为锁定非法，还是要有初态)

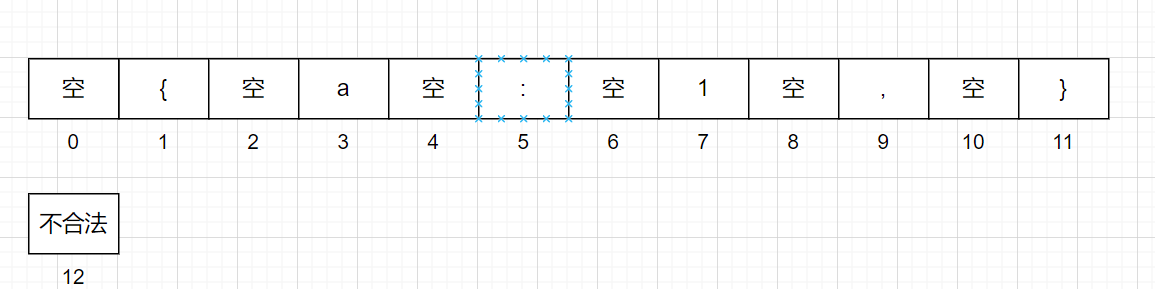

T3 键值对检验¶

输入是形如 xxxx{xxxx:xxxx,}xxxx{} 的键值对，有一系列要求：

{key1: value1, key2: value2, }
xxxx 不会是 { : , } (也就是说，我们可以根据 { : , } 来分隔状态)
key 只含大小写&数字，且不以数字开头； value 只含数字。 key value 内若有空格均视作不合法，除此之外可以任意添加空格
若 {} 内至少有一对合法键值对，则最后一对后有 ,

each 记录当前 {} 内有效键值对的数量， total 记录自复位以来最大的 each

当读到 } 就要设置 each 为 0，根据当前的 each 更新 total
在 7/8 状态下读到 , ， each = each + 1
每个状态需要考虑输入为 digit alnum , : `{}`
不合法状态下读到 , } 会回到合法态

助教问答¶

阻塞 & 非阻塞；问了第2题的思路，嘴太笨了，讲不出来，助教说他去年跟我一样直接根据逻辑写的，也没画状态图；Testbench 怎么写
